诺基亚N96手机电源电路故障维修方法

　在诺基亚手机中，不正常引起手机出现的故障大致有：加电按开机键大不开机、开机白屏、开机灯闪亮后马上熄灭不开机、开机lOOmA电流定住死机等，都是诺基亚BB5系列手机常见的故障。为了更清楚地认识BB5系列手机故障，现在先来看维修思路与步骤：

　第一步：看电池输入lC的情况：

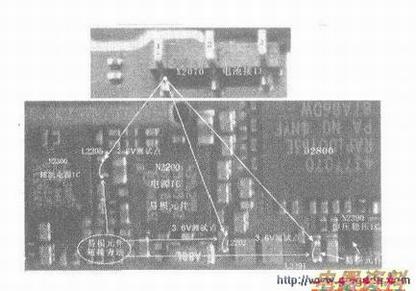

　当出现加电按开机键无电流反应时，我们必须仔细测量下图所示上的供电3.6V是不是正常，并且都可短接试机。



　第二步：如果电池电压供电正常，但开机无电流反应，那一定是电源lC或者开机电路开路引起的，应该如何如何处理呢？

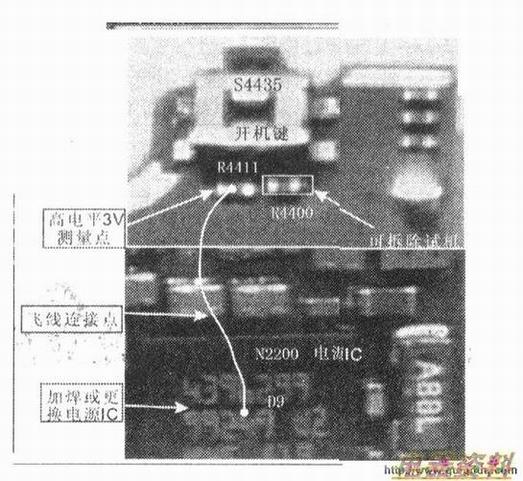

　先是加焊、重植锡或更换电源lC．如果还是无电流反应．则检查开机电路。N96手机开机电路，除了开机键S4435和一个压敏保护R4400以及R4411外，已经没有别的元件了，因此只有检查这两个元件以及它们相连的电路，如下图所示。只要开机电路与电源正常，按开机键一定有电流反应的。

　　第三步：如果电池供电与开机电路都正常，那就再来看组电压输出和恒压稳压供电情况。

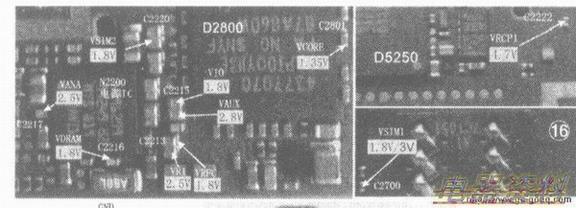

　　如下图所示是组电压输出和恒压稳压供电测量点及其电压值。

　　它们分别是逻辑、射频、总线及其他接口部分的供电。如果没有这些供电，必将导致手机不能开机或者出现其他故障。

　　第四步：如果以上组电压都正常的话，这时必须检查两个时钟和复位产生电路了。

　　第五步：检查逻辑电路。对于逻辑电路来说，不但要考虑硬件问题，同时还要考虑软件问题。由于BB5系列手机功能强大，存储的资料也就相当多．因此软件故障也较为多见。其软件故障的处理方法同样需要两种仪器：一种是免拆的软件仪；另一种是拆机软件仪．印编程器。

　　对于BB5系列N96手机硬件故障的检修，主要通过它的逻辑测试点和电流反应来判断故障。常见的是电源IC、CPU、等损坏导致的逻辑电路I：作不正常，可通过加焊、重植以及更换等方法来排除。
