电动机定子绕组短路诊测器检查方法

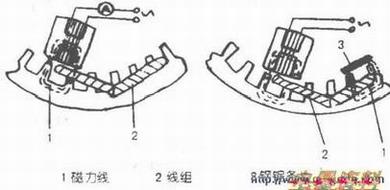

　用短路诊测器检查绕组匝间短路是一种最有效的方法。短路诊测器实际上就是一个开口，如下左图所示。它具有一个开口的铁芯，铁芯上有一个线圈，使用时将交流电通人线圈，并将短路诊测器放在被测电机的定子铁芯槽口上，形成一个闭口的变压器。

　诊测器的线圈相当于变压器的一次绕组，被测电机槽口内的线圈相当于变压器的二次绕组。若被测线圈没有匝间短路，则相当于变压器的二次绕组开路，表读数很小；否则就相当于变压器二次绕组短路。因此，电流表的读数就要大得多。用这种方法沿着被测电机定子铁芯内圈逐槽检查，就可查出短路线圈的位置。若无合适的电流表．可用一片薄钢片（或钢锯条）放在被测线圈的另一边槽口，如下右图所示。当被测线圈存在短路故障时，薄钢片因被槽口磁力线吸引产生振动发出吱吱的响声。对于多路并联的绕组及三角形接法的绕组，必须先把各支路的连接点拆开，才能用短路诊测器测试。否则，绕组支路中有环流．无法分清是哪个槽的绕组短路。

　对于双层绕组，由于每槽内的两条有效边分别属于两个线圈，确定匝间短路的线圈还需要测试槽内两个线圈的另外两条有效边的槽口，才能确定是哪一个线圈存在短路现象。如果短路点在槽外，并且导线绝缘还未烧坏，可将绕组加热，用划线板撬开短路处并垫上绝缘材料即可修复。如果导线绝缘已烧坏或短路点在槽内，只有将该．槽线圈取出，换上新绕制的线圈并重新连接。此法同样可用于转子绕组的诊测。
