TCL王牌LCD32866-P型机LCD组件板主板部分的故障判断

主板的判断，主要是检查其是否向其他组件板输出了正常的信号，即是否向板输出开机高信号。向背光板输出背光板开关信号(EN)和背光亮度信号(BRIGHT)，向中心驱动板输出屏供电和正确的LVDS信号。

　1．开机控制信号（STD）
　　

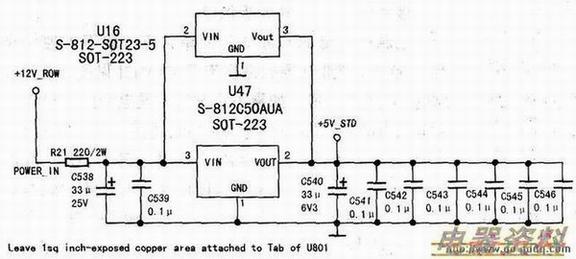

　　待机状态下，的8v待机经主板DC-DC稳压块U16(下见图)产生5V电压加至电源管理块U48的①脚，U48的⑥脚输出低电位，此时电源板的CON3的⑦脚为低电位，电源无12V、24V输出，同时低电平加至Q34的b极，不动作。整机只有电源板的待机和主板的U16、U48在工作，从而降低整机功耗。

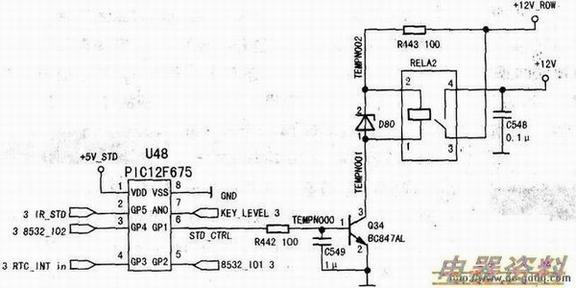

　U48接收到开机信号后，其⑥脚输出高电位开机信号，经J2的④脚加至电源板的CON3的⑦脚。电源板正常工作，输出12V、24V电压，同时U48的⑥脚高电位还加至Q34的b极（见下图）．继电器RELA2工作。12V加至主板其他电路供整机工作。我们可以在J2的STD脚测量主板是否向电源板输出了开机信号，此款为高电位开机，电平在3.5V～5V左右，可以配合观察指示灯的变化来判断。如输出了正常的开机信号，电源板应输出12V、24V电压，否则为电源板坏。如不能输出开机信号，可以判断为主板故障。需要注意的是：不同的厂家，由于电源板的不同，开机信号有可能为高电平，有可能为低电平，也可能不需开机信号。如果设置了开机控制信号的功能，无能是哪种状态，其在待机和开机时肯定有高低电压的变化，即低电平变为高电平，或高电平变为低电平。

　2．屏供电
　　

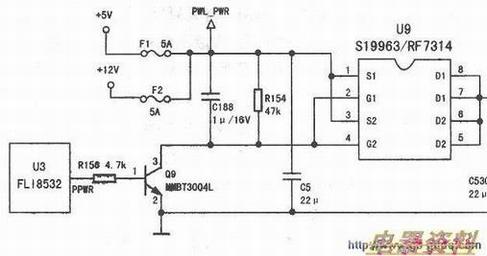

　　主板工作后，主芯片U3(FLI8532)输出屏供电高电位控制信号至Q9的b极．Q9导通，屏供电经U9加至屏上．Fl、F2为屏供电选择，局部电路见下图。

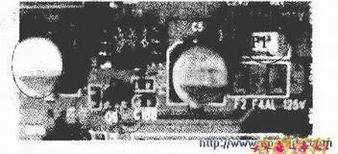

　所谓的屏供电，即向中心驱动板的供电。目前有5V与12V两种电压，依据不同的屏而定，具体电压可参考屏的说明。需要注意的是：不同的屏，屏的供电可能不同。主板一般都设置了屏供电切换电路，以适应不同屏的需要。TCL此款机器也如此。如下图所示，保险丝装在F1位置，为5V供电，若装在F2位置为12V供电。如拔下连接屏的LVDS线，开机后仍不能输出正常的屏供电电压，判断为主板损坏。
