彩电画面干扰故障的检修方法与检修部位

　检修干扰故障常采用信号短路法与观察法(经验法)相结合来判定故障范围，用波形法或替换法来确定故障点。

　为了，判断干扰源是在机内还是在机外，可拔掉高频头信号输入插头，若干扰现象消失，则多数故障源在机外，反之在机内。

　1．短路法
　　
　　若确定故障源在机内，用短路法一步就可确定故障源在机内哪一部分。所谓信号短路法就是将怀疑的单元的信号输出端对地短路，若干扰信号消失，表明干扰源在怀疑的单元电路本身或以前电路。这种短路法通常从前往后逐级进行检查。比如．若短路高频头中频信号输出端后干扰现象消失。则说明故障源在高频电路；若干扰现象依旧，可继续短路图像中放lC的中频信号输出端子；若干扰现象消失，则说明故障源在图像中放电路或通过中放电路串人图像通道；若干扰现象仍在，则说明故障源可能在行、场扫描电路、电路、视放(亮度)电路。

　2．观察(经验)法
　　
　　所谓观察(经验)法就是依据平时检修积累的经验，通过观察荧屏的故障表现来确定故障范围或故障点的一种方法。例如，通过观察荧屏上的干扰线条的颜色或形状可判定是低频，中频或高频干扰或哪一部分故障产生的干扰。常见干扰的故障现象及原因见表1。

　3．波形法波
　　
　　形法就是监测所怀疑电路的输出波形与正常波形进行比较，从而确定故障源。

　4、替换法
　　
　　替换法就是对怀疑元件进行替换，从而确定故障是否由该元件引起。

　重点检修部位
　　
　　维修实践得知，在排除画面干扰故障过程中应对下述电路元器件(或接插件)作重点检查。

　1．部位
　　
　　开关触点接触是否太大或不稳定：300V及开关电源各路输出滤波有无失容或开路；电源开关管(或电源厚膜块)散热板接地是否良好；开关磁芯及外包铜皮是否松动。

　2．高、中频通道
　　
　　屏蔽盒(罩)接地是否良好；中放AGC：

　检波电容是否开路或漏电(如LA7680(10)脚、TA7680(5)脚外接电容)；各脚高频旁路、吸收(陷波)电路元件是否损坏；高放AGC：调整元件是否开路；各接插件接触是否良好；走线有无人为变动；图像中放38M谐振中周是否(注：失谐后还会引起搜索时不存台故障)。

　3．行、场扫描电路
　　
　　对于行扫描电路主要查行推动管B值是否变低(不应小于20)；行推动管c极并联的RC阻尼电路是否开路或元件变质；行输出管(内附阻尼管)是否不良；行管b极上套的磁管是否丢失；漏感是否过大，磁芯是否松动。另外，还应检查高压帽是否漏电打火，大功率元件焊点是否有裂纹，行输出管散热片接地是否良好。

　在场扫描电路中，消振电容(如场输出块AN5515、LA7830、LA7833(2)、(5)脚间所接电容，TDA3653、TDA3654(1)、(5)脚问所接电容，TA8427K(2、4脚间所接电容)是否失容；场输出块散热片接地是否良好；场输出维修开关是否接触良好(接触不良会出现低频黑点干扰)；场偏转线圈上并联的阻尼是否开路(开路后光栅顶部出现细白线)；场输出级自举升压电容是否失容(失容后光栅上部会出现若干条回扫线，严重时会损坏场块)。

　4．视放电路
　　
　　主要检查视放电压滤波电容是否容量减小、视放管接地回路是否良好等。

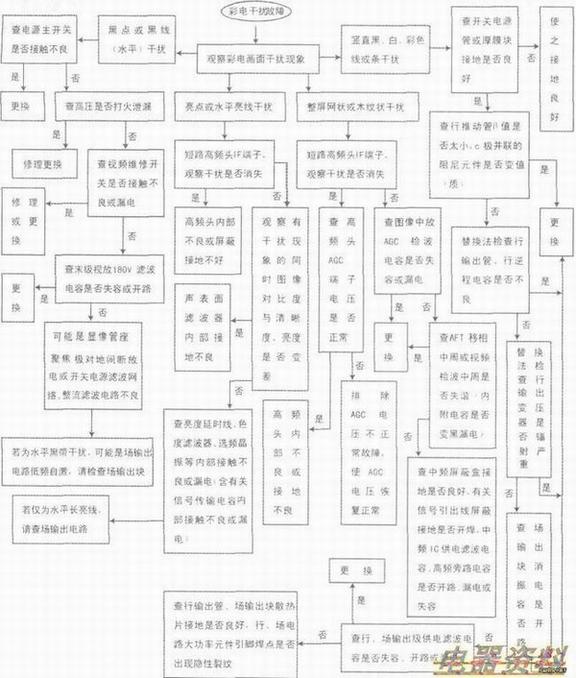

　机内原因所致的画面干扰故障的检修框图如图所示。
