如何检修TCL的雷击机

　雷击机的常见故障是。在检修前．首先要问清楚电视机被击坏前处于什么工作状态：开机、待机、关机。还需明白损坏前电视机插头及天线插头的连接情况，以便确定雷电进入电视的路径。不同状态下，损坏情况可能会不同：待机时被击坏，故障一般出在和CPU及5V供电部分；关机后被击坏，故障一般出在高频头和高频头供电通路；而开机时被击坏。那故障及有很多不确定性，什么元件都有可能损坏。

　提示：由于从高频头进去的雷电很容易将底板的铜箔线烧断，有的甚至使主板报废，还有的会将显像管击坏．因此在维修前要跟用户讲清楚，以免维修中同用户发生不必要的纠纷。

　接下来应检修电源，先用数字表挡对本机的保险丝及+300V限流进行检测．接着对电源电路的二极管、三极管全部直接进行在路检测．看二极管和三极管的正反向阻值是否偏大或偏小，如有疑问可将二极管和三极管拆下检测，以确定是否损坏。

　提示：电源中的过流保护取样一定要拆下来检测确定其阻值是否正常。另外，确认电源次级各路是否短路(从高频头进来的雷击高压易造成9V、5V及33V支路短路)。

　通电检测电源前，先断开负载，在主电源上接一假负载(建议使用100W灯泡)。在接假负载时要特别注意电源的取样回路，最好是将行供电限流拆掉，将假负载接在电阻的输入点上，这样才能保证正常检修。

　提示：首先将在路检测判断损坏的元件全部更换．然后才可以通电检修。在通电前要注意尖峰脉冲吸收回路元件是否正常。如果在+300V输入回路上串一只700W左右的灯泡，会更安全。

　检修电源时应抓住以下几个关键点：

　1．整流后的300V是否正常。

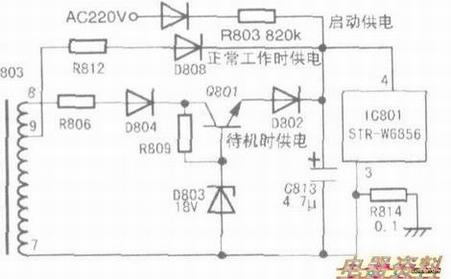

　2．厚膜块的供电是否正常。厚膜块的供电分为启动供电、待机供电、正常工作供电，如图所示。启动供电电路是否有故障很容易测得，因为该支路常由一个整流管和一二个大阻值的电阻组成；待机供电电路一般是一个串联稳压电路，和调整管的故障率较高，表现出来的故障一般是待机不正常；正常工作供电电路，就是一个整流滤波电路。由于正常工作时，待机供电电路的调整管是截止的．若正常工作供电电路异常，其常见故障就是二次不开机或自动关机，还有的会导致开关管发烫。

　3．稳压环路。稳压环路采用的有分立件与两种方式。在分立件取样调整电路中，调整管和易坏。尽管取样电阻变值的比较少，但也应检测。集成取样调整电路．由于SE135、TL431等不易用测出好坏，最好采用代换法来确定。该类IC损坏后的常见故障是开机后主电压升高，随即电源保护。如果稳压环路出了故障，最好将光耦一并代换。

　4．光耦的供电电路。该电路也分为待机供电电路和正常工作电路。待机供电电路也是串联稳压电路．而正常工作电路是由9V或12V电压经过一个钳位二极管供给。这部分电路易出问题，特别是钳位二极管，开路后出现二次不开机故障。

　电源电路修完后还应检测二次开机控制的那几只三极管。

　修好电源后，还需逐一检查9V或5V供电支路上的有无短路现象(顺着高频头的供电查较方便)。在实修中发现，如果雷电是从高频头进来的，那么高频头肯定损坏，块、CPU、存储块，还有AV／TV切换块也极可能损坏，甚至有的机子连场块、伴音块都会损坏。

　检修CPU控制电路时，先要确定CPU的工作要素是否具备。CPU的工作要素为：

　电源、、复位、键输入、遥控输入、时钟线、数据线、地线，东芝机型还有行、场逆程脉冲。实际检修中，雷击机CPU的供电脚和复位脚是故障率较高的地方。

　在这十个要素的引脚中，除晶振两端电压在待机时为2．2V，行、场逆程脉冲输入端电压不为5V外，其他引脚电压在待机时均接近5V。在东芝机型中，行、场逆程脉冲不正常时往往表现出来的故障是死机。部分CPU有两组SDA、SCL线，或者具有复位输出端，供其他集成电路复位，这些引脚电压必须确认是否正常。

　CPU接地脚也不能轻易忽视，虽然故障率较低，但是雷击机本来就无规可循，所以也要引起重视。

　检修解码电路时，先要测量解码块的各个供电引脚是否正常；H.V9V是否正常(不正常会导致行不起振)；IF．VCC：(5V和9V)是否正常(若不正常会出现无图像和Tv黑屏故障)；RGB．VCC9V是否正常(不正常会导致三基色输出不正常，出现黑屏故障)；东芝机型的Y／C．V(2C5V是否正常(不正常会导致亮度不正常)；TBl240(36)脚数字5V供电是否正常(不正常会导致水平亮线和场线性差等故障)；飞利浦机型彩电的数字3．3V供电是否正常(不正常也会导致黑屏故障)。然后还要根据实际故障对其外围电路的三极管和二极管及一些阻值较小的保护电阻进行检测。

　由于有的雷击机行场、伴音及AV转换电路也会出故障，其检修同普通彩电的检修思路一样，在此不再重复。

　提示：先修电源和总线。检修中不能忽略任一电路．因为雷击机什么元件都有可能损坏，不能局限在以往的维修经验中，而要广开思路才能加快检修速度。
