把LVDS转VGA在显示器上对液晶电视卡进行维修与调试

　在液晶电视的维修和生产中，经常遇到这样的问题：

　如果不连接屏，液晶电视的图像就显示不出来，调度和维修都无法进行。当然，你可以接上屏来调试，但不同型号的屏LVDS的数据是不一样的。我们通常是维修各种规格的板卡，而每种板卡则匹配不同型号的屏，但屏的种类就太多了，我们不可能把每种需要的屏都准备一块，这样很有难度，又不经济。

　还有更糟糕的情况，在维修的过程中，故障板卡可能输出异常的信号和，又或者我们一不小心接错了屏的供电（这是很常有的事情哦），那就很难保证屏不被烧坏。

　所以，直接连接LCD屏在维修过程中很可能存在风险，稍有疏忽，昂贵的屏就可能被损坏，造成不可挽回的巨大损失。

　那么，有没有不用接屏就能调试的方法呢？我想是有的。如果我们能够把不同种类的LVDS接口都转为一种比较通用的接口，那就可以使用同一种显示设备来配合不同的板卡进行维修了，这种通用的接口就是模拟的VGA。这是电脑显示器通用接口。如果能实现这样的转换，我们就可以使用一台显示器来完成维修和调试工作了。

　要做到这一点，首先要把配合不同屏的LVDS接口转换为同一种类的普通TTL信号，然后通过转换为模拟信号。上述过程可以只使用两个芯片来完成。

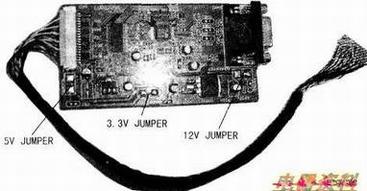

　下图是一个LVDS转VGA模块的图片，板中的U1和U5分别完成上述的数字和模拟的转换工作，最后通过VGA的标准插座输出模拟信号，只要把这个模拟信号连接到电脑显示器上就可以在显示器上看到液晶电视的图像。

　另外，这个模块中有三个位置可以选择板卡的输出电压。只要根据板卡的电压信息，连接相应的跳线就可以了，如图1中标记为3.3VJUMPER、5VJUMPER和12VJUMPER。

　实际使用时可能会遇到双LVDS接口的问题，此时，只需连接其中一组LVDS就可以了，虽然只显示了其中一半的，但图像是完整的，只是分辨率降为一半，完全不影响维修和调试。
