海信Genesis机芯液晶彩电电源板的维修方法

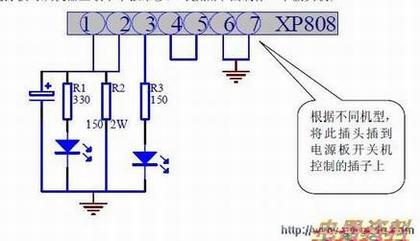

　1、板可从机器上取下单独维修，可按照下图制作一个假；
　　
　　2、将假负载的7针插头插到板上的开关机控制XPE003插座处，如果电源板正常，这时各路输出均应正常，指示灯制作时采用红蓝双色，电源正常后将发出红色和蓝色光。如果只有红灯亮，则证明只有5V输出，无12V输出，因12V输出端必须接假负载，电源才能工作，否则电源检测负载太轻将停止工作；
　　
　　3、对于37寸以上的液晶电视，单独修电源板时，开机时必须将5V-M短接一下，增加电路的负载，背光灯供电24V才能输出，否则电源只有5V、12V正常，24V将没有输出；
　　
　　4、对于输出电压偏高的机器，采用快速判断故障范围的方法，人为将光耦的＃3脚、＃4脚短路，使电路处于弱振状态。如果输出电压为0V，则证明电源初级正常，故障在取样电路；对于输出电压偏低的机器，可人为将光耦的＃1脚、＃2脚短路，如果输出电压仍然偏低，则证明故障在电源初级电路，此方法简单可靠，将大大缩短维修时间；5、拆卸电源板上的元器件，最好用吸锡枪拆卸，用力不要过猛，以免造成电源板无法修复，另外需要特别注意的是在维修电源板加电测试时，一定要将电源板的正面朝下，以防元器件炸裂飞出损伤眼睛。
