维修关开电源需要示波器测试的波形

　液晶彩电属大、高，也是故障率最高的电路。对于诸如无电压输出、输出电压过高等常见故障，用查找故障不但方便，而且十分快捷，没有必要动用示波器。但是，对于开关的一些疑难故障，如屡损开关管及其他一些软故障等，示波器可大显身手，通过测量一些关键点的波形，可快速圈定故障范围，查找到故障点。开关部分要检查的波形较少，主要有以下几个：

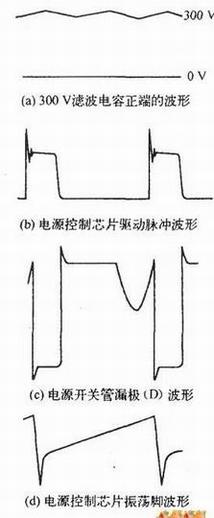

　(1)整流、后的波形：测试时，示波器应采用直流耦合输入方式，扫描速度开关置10ms/div档，该直流电压约为300V左右（对于有PFC电路的开关电源此为400V左右），且波纹较小，如下图(a)所示。若波纹较大，说明滤波不良。

　(2)电源控制芯片输出的驱动脉冲波形：该波形一般为矩形波，幅度在几伏至十几伏不等，如下图(b)所示。

　(3)电源开关管的漏极(D)波形：该波形一般为矩形波，与电源控制芯片输出的驱动脉冲相反，且波形幅度比较高，约几百伏，如下图(c)所示。测试时应采用10：1或100：1衰减探头。

　另外，对于含有振荡电路的电源控制芯片，还要测量振荡脚是否有锯齿波振荡波形，如电源控制芯片UC3842的④脚，正常状态下应有锯齿波产生，如下图(d)所示。若无锯齿波，说明电源控制芯片未工作。
