彩电自定义脚CPU彩电维修要点

　所谓的“CPU引脚功能自定义”，在此指的就是不同的厂家根据自己的不同需要，对同一芯片(CPU)中的同一个引脚设置成不同的使用功能，使原CPU引脚功能发生了很大的变化。举例说明如下：
　　

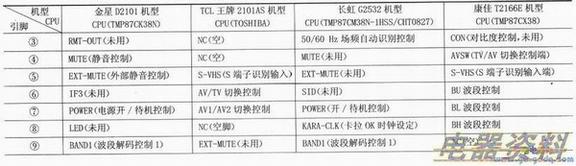

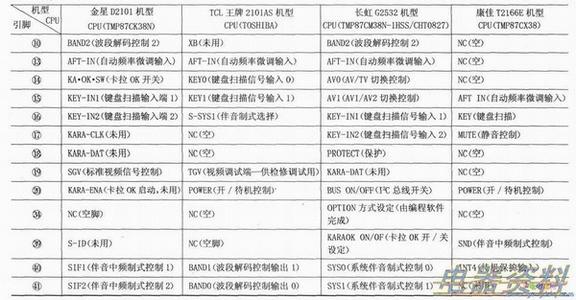

　　在采用东芝TB1231N/TB1238AN／TB1240N的众多国产I2C总线彩电中，其CPU -般采用东芝公司开发的TMP87CK38N型微处理器。但值得注意的是，不同的彩电生产厂家如：王牌TCL 2101AS机型、长虹G2532机型、金星D2101机型、康佳T2166E机型等，根据自己的需要，掩膜了不同的控制软件，并对CPU同一排列序号的引脚“自定义”为不同的使用功能：金星D2101型彩电所用的CPU，基本上保持了TMP87CK38N的原引脚功能，而王牌TCL2101AS机型、长虹G2532机型、康佳T2166E机型等彩电所用CPU，对TMP87CK38N原引脚功能进行了较大的改动，即“自定义”，如：TMP87CK38N(7)脚（PWER——开／待机控制端）功能，在王牌TCL2101A型彩电中，则“自定义”为“AVl/AV2”（音／视频切换控制端）；在康佳T2166E型彩电中则“自定义”为“BL”（L波段控制端）。又如：TMP87CK38N(20)脚(KARA-ENA/卡拉OK启动端)，金星D2101机型未用；而TCL王牌2101AS型彩电和康佳T2166E机型，则“自定义”为“POWER”（开／待机控制端）；长虹G2532机型，则”自定义“为“BUSON/OFF”(12C总线开／关控制端)。再如：TMP87CK38N(40)脚(SIFl-伴音中频制式控制1端)，金星D2101机型和长虹G2532机型仍采用原引脚功能；而TCL王牌2101AS型彩电，则把CPU(40)脚“自定义”为“BAND1”（波段控制l端）；康佳T2166E型彩电则把(40)脚“自定义”为“INT4”（待机保护输入端）等。与此同时，有的厂家对微处理器TMP87CK38N的引脚功能进行“自定义”后，以自己的厂标号标注新型号，如长虹G2532型彩电所用CPU，有了自己的尾号TMP87CM38N-1H55或新名长虹CHT0827型；TCL王牌2101AS机型CPU，则用TOSHIBA来标注；康佳T2166E机型CPU，则用TMP87CX38来命名等。详见如下表所示。
　　
　　12C总线彩电，广泛采用“CPU引脚功能自定义”微处理器，这就形成了不同厂家、不同品牌之间，同一厂家不同型号之间所用CPU不能直接互换的问题，从而也给I2C总线彩电维修工作带来了很大的麻烦和困难。这也就成为维修中最值得注意的问题之一。
　　
　　相比之下，普通遥控彩电（非I2C总线彩电），则不存在这类问题。以大家比较熟悉的微处理器M50436-560SP为例，长虹普通遥控彩电使用的微处理器M50436-560SP和熊猫普通遥控彩电使用的M50436-560SP微处理器，在其引脚功能上没有任何差别，并在两个厂家所生产的不同品牌机型之间可以直接互换而没有任何影响。
　　
　　另外，随着不同厂家采用“CPU引脚功能自定义”的自己的CPU芯片以来，对应的控制接口及应用也因机而有较大差异。例如：金星D2101机型和长虹G2532机型采用“自定义”CPU(9)、(10)脚(BAND1、BAND2)两个引脚波段解码控制方式，故其脚外需接波段解码电路(如LA7916)，经LA7916解码后去控制高频头对应端；而康佳T2166E型彩电，则采用CPU(6)、(7)、(8)脚直接输出“BU”、“BL”、“BH”三个波段控制信号的方式，故不需要波段解码电路。
　　
　　长虹G2532机型CPU还设置“PROTECT（保护）、“BUSON/OFF”(12C总线开／关)、“OPT10N”（方式设定）等“自定义”特殊功能引脚；康佳T2166E型彩电，设有“INT4”过压、过流保护“自定义”特殊功能引脚。这一脚的保护功能是：当电路过载时，CPU（40）脚(INT4)为低，致使（20）脚（开／待机控制）输出关机指令。因此，检修时要注意检查CPU（40）脚和（20）脚变化是很关键的！
