投影管的拆卸步聚

　投影管的拆卸方法，可按以下步骤进行：
　　
　　(1)取出屏幕框组件、装饰板和下部背盖组件如上图、下图所示。
　　
　　(2)在机器背面，从部件上取下损坏的投影管阳极引线（部件安装在主板的D板上）。
　　
　　(3)握住阳极引线保护帽，逆时针旋转1/4圈，将阳极引线套管从分配器上拔下。
　　
　　(4)让阳极引线对投影管机芯的金属框放电。
　　

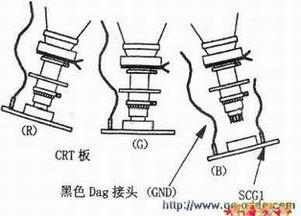

　　(5)从投影管板上拔下损坏的投影管黑色DAG (GND)、SCG接头。其中SCGl/GND5对蓝色，SCG2/GND3对绿色，SCG3/GND1对红色，如上图所示。

　(5)从D板上拔下DY接头(D19对红色，D20对绿色，D21对蓝色)。
　　
　　(6)如有必要，从支架上取下导线(DY、VM线圈和阳极引线)。
　　
　　(7)从损坏的投影管颈部取下投影管板。
　　
　　(8)从损坏的投影管机座上拧下4个固定螺钉，注意不要取错投影管镜头的螺钉。
　　

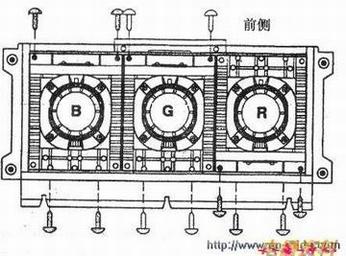

　　(9)从光学部件的背面，取下损坏的投影管上的2个螺钉，如下图所示。
　　
　　(10)从顶部取下损坏的投影管上的2个螺钉。
　　
　　(11)从投影管机芯的线头上摘除投影管阳极引线。
　　
　　(12)与镜头组件和其投影管颈部组件一起，将投影管组件提出来。
　　
　　(13)将投影管面朝下放在铺有羊毛毯的桌面上。
　　
　　(14)拧松固定VM线圈的螺钉，再从投影管的颈部将其取下。

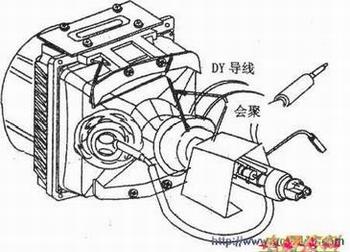

　　(15)注意带有对中爪的偏转线圈的位置，将其从损坏的投影管上取下，如下图所示。

　　(16)取下4个螺钉，取出投影管镜头，如下图所示。
