视频切换器的工作原理

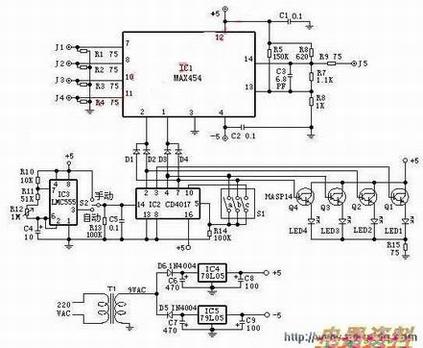

　原理见下图。电路的核心是一块视频切换电路MAX454。它具有质量良好的输出图像和很低的特点。电路内部包含4路视频输入（IN0~IN3）和一个低的线路放大、驱动器，两个地址输入（A0、A1），一个视频输出和两个端子。监控镜头通过J1-J4与切换器视频输入端相联。75Ω构成输入的终端。内部放大器的增益由接在1的13脚的反馈网络设置。反馈网络由R5-R8和C3构成。其增益设置为2是为了补偿在终端R9（75Ω）上的消耗。最后在输出端J5的增益为1.
