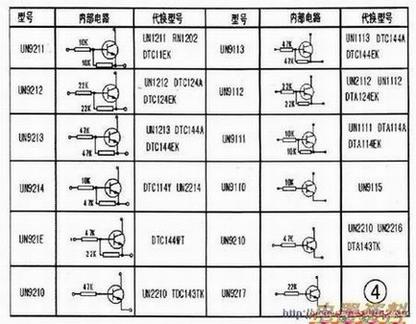

数字晶体管的代换及内部电路

　QR晶体三极管也称数字，封装形式及外形见图3，内部见图4。由三极管构成的开关电路，即工作在饱和导通状态和截止状态。如NPN型管，当基极有一个高时，三极管饱和导通，导通后三极管集电极与发射极之间的很小，等效于零。发射极的等效于集电极电压，当基极处于低电平时，三极管截止，发射极等效于0V。型与上述相反。QR晶体三极管按材料分为硅三极管、锗三极管。硅三极管多为NPN型，锗管多为PNP型。

　另外β值越高，对小信号的开关能力越强，但β值不能选择太大，因为β过大后，会造成三极管性能不稳定，典型值在40～80为宜。当内部三极管损坏时，可使用2SC1815 NPN 60V/0.15A。2SA1015 PNP 50V/0.15A替代。
