如何判断彩色显示器是否属于IIC总线彩色显示器

在修理彩色显示器之前必须弄清楚待修的彩色显示器是否属于I总线型。若待修的是非总线控制CPU型彩色显示器，那么只要按照常规的检修方法进行检修就可以了。如果待修的彩色显示器采用了IIC总线系统，那就要注意IIC总线可能带来的一些新问题了。

　从广义上来说，只要彩色显示器中的CPU是利用IIC总线技术规范进行数据传输的，即认为这台彩色显示器是IIC总线型彩色显示器。现在新型的即插即用彩色显示器都属于I2C总线彩色显示器。

　如果再细分一下，我们可发现有一类彩色显示器在CPU的I2C总线（SCL、SDA线）上至少挂接有和行场扫描；有一类彩色显示器则没有挂接行场扫描。修理中，对I2C总线彩色显示器一般这样定义：在CPU的SCL和SDA线上至少应挂接有存储器和行场扫描芯片集成。为什么这样分类呢？这是因为在对这两类彩色显示器进行修理和检查时所使用的方法是不同的，所遇到的故障也是不同的。

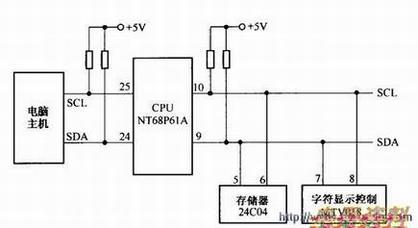

　例如，下图是联想LXH-XH1569数控彩色显示器总线控制系统方框图，行场扫描集成电路采用TDA4858，它没有SDA、SCL引脚，没有挂接在CPU的总线上，因此在修理中，我们不将这类彩色显示器称为IIC总线彩色显示器（或称为简单型IIC总线电路结构彩色显示器）。这类彩色显示器的修理方法与常规CPU彩色电视机的修理方法大致类似。
