索尼G3F机芯彩电开机后电源指示灯闪烁随后保护的原因及检查方法

　索尼G3F机芯彩电，具有一项崭新的故障诊断功能。在l2C总线彩电中，CPU借助I2C总线既可以向各被控发送数据指令，又可以接收各被控IC反馈的数据信息。因此，I2C总线相当于人体内的中枢神经线。CPU利用该‘中枢神经线”，可以检测各被控IC工作是否正常。CPU把故障诊断结果，在面板待机指示灯上显示出来，以指示灯闪烁次数的多少，指明故障部位。
　　

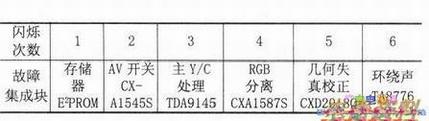

　　具体过程如下：每次接通瞬间，CPU依次序向各被控IC发送数据，各被控IC收到该数据后立即向CPU反馈应答信号。若有故障，被控IC不能向CPU反馈应答信号，此时CPU就判断该IC有故障，然后用指示灯不同的闪烁次数来表示不同的IC发生故障，详见如下表所示。

　　若同时有两个以上被控IC不能向CPU反馈应答信号，指示灯闪烁的次数以少者为准。
　　
　　造成CPU收不到被控IC反馈信息的原因有二：
　　
　　(1)该被控IC损坏、无电源，或其他原因造成该IC不具备正常工作的条件。
　　
　　(2)该IC的数据线、时钟线与I2C总线间有开路、短路点。
　　
　　检查方法：在开机瞬间，用示波器测受控IC的数据脚和时钟脚，看有无从CPU发给该IC的数据和时钟脉冲信号。正常时数据线上应一直有脉冲波形，否则面板指示灯闪烁，以示故障。
