稳压二极管W15XZ3.3Y的代换方法

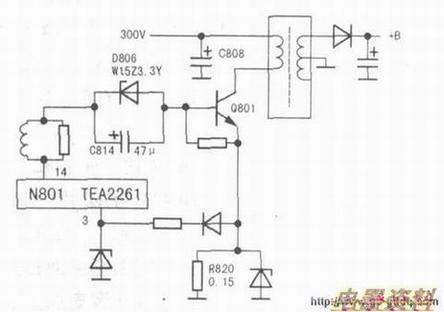

　上图是长虹Z518FN型彩电局部图。其中，D806的型号为W15Z3.3Y．系塑封大个头，很像整流，与常见的玻封稳压二极管外形相差很大。
　　
　　W15Z3.3Y稳压二极管不但外形特殊，其正向阻值也特殊，左图、右图分别是用47型指针的Rxlk挡测量的其正向阻值图（正常时读数为无穷大，而普通稳压二极管的正向阻值为7kΩ左右）和反向阻值图，正常读数为1Z0kΩ左右。

　因为W15Z3.3Y稳压二极管的正向阻值为无穷大．它又与C814并联为开关管基极提供开关脉冲，故不能用普通的3.3V稳压二极管来代替。

　目前，长虹CN-5机芯彩电较多进入维修期，可W15Z3.3Y却很难买到，能否找到W15Z3.3Y的代换品呢？

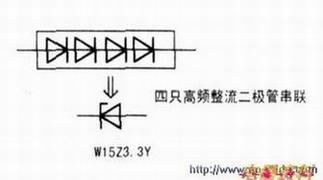

　分析认为，可用四只高频整流二极管串联后反向代替W15Z3.3Y稳压二极管，如中图所示。

　代换理由：1．四只整流二极管的正向降约为3V左右；2．四只整流二极管的反向阻值为无穷大；3．功率更大，故可用四只高频整流二极管串联后反向来代替W15Z3.3Y稳压二极管。

　例如：一台长虹Z518FN型彩电，雷击后出现现象。

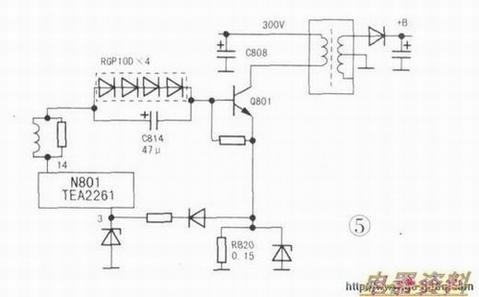

　经查Q801、D806，TEAZZ61损坏，保险丝等元件损坏。逐一更换，因无W15Z3.3Y稳压二极管，所以D806只好采用四只高频整流二极管RGP10D串联后反向接入电路，如下图所示。通电试机，竟然图声正常，此时测+B电压正常，开关管Q801温升正常，试机5小时一切正常。于是把机器交付主人，经一年多跟踪回访，该机工作一直正常。

　后来修一台长虹CN-5机芯彩电，用三只高频整流二极管串联后反向代换W15Z3.3Y同样取得了成功。

　可见，用三或四只高频整流二极管串联后，反向代换W15Z3.3Y是可行的。
