长虹背投彩电图异的故障检修思路

　图异故障是指电视已开启，屏幕上有光栅，声音正常，只是图像不正常。图异可能是会聚引起的图异，也有可能是图像通道自身引起的图异。会聚不良引起的图异，可明显感到画面上RGB三色钱不重合，有红、绿、蓝三幅图像。图像通道引起的图异与普通电视机表现的现象相同，如无图、图像拉丝、干扰等方面。

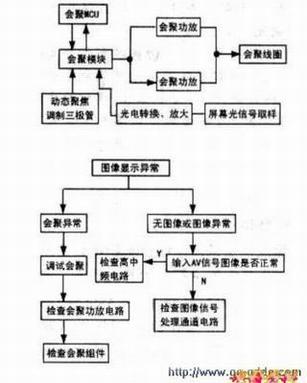

　背投电视会聚处理电路由会聚模块送出的会聚6路会聚信号送到会聚进行放大后驱动会聚线圈，产生的会聚扫描磁场对光栅进行校正，使图像能正常显示。同时对屏幕光信号进行取样，光电转换后进行放大，送入会聚MCU，通过专用接口和算法对送进来的信号进行检测、比较和运算处理，校正输出的会聚，进行自动会聚修正会聚电路引起的图异，可进入会聚调整解决。由于会聚组件与CPU组件的多样性，存在会聚组件与CPU组件替换不匹配的情况，表现为能进入总线调整状态却不能进入会聚画面调整。故替换会聚组件或CPU组件时，要注意原机使用CPU的型号和会聚组件上会聚信号形成的型号，以及的型号等。其检修流程见上图。背投电视图像显示异常检修流程见下图。
