彩电场输出集成块损坏的原因

　一、+B过高
　　
　　若+B电压过高，将会使场输出块供电电压升高。从而过压（无论场输出块供电是取自或）。导致+B电压升高的原因很多，比如取样电压（通常为10μF／50V）失容，开关管b极脉宽耦合（通常为47μF／25V，比如三洋80P机芯中的C504、康佳T2103/T2104彩电中的C910）失容、变质，均会使+B电压升高。有必要说明的是。上述电容有时经过加热或开机工作一小段时间又会恢复正常f损坏不严重时），因此+B电压是在开机瞬间升高。

　待你开机后再测+B电压，却完全正常。笔者曾多次遇到过这种情况。所以对此类电容最好是更新检查。此外。厚膜块性能不良，比如三洋中的A301（JU0114）性能不良、开关引脚虚焊、+B电压整流虚焊。均会引起+B电压短时间升高，造成场输出块在开机瞬间就击穿的故障现象。

  　　二、行频过低
　　
　　若行频过低，会使取自输出电压作为工作电源的场输出块因电源电雎过高，功耗过大而损坏。

　三、自举升压电容（泵电容）容量减小或升压二极管不良或开焊
　　

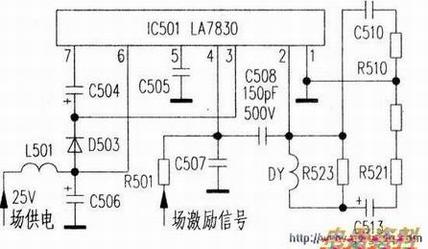

　　场输出块功率输出级常接成推挽。为了提高效率和满足场消隐的要求。在场逆程期间不少场块利用自举升压电路（场块外部由升压二极管D503和自举升压电容C504组成。见下图）将电源电压提升至正程期间供电电压的2倍。若升压二极管或升压电容出现故障，就会导致逆程时间延长，增加场输出块内部损耗，使其过热损坏。在场块未损坏前，由于逆程时间延长。本应在逆程期间被消隐的回扫线又出现在正程的前半段。即荧屏上部有数条回扫线出现。顺便指出：自举升压电容失容越多，场逆程时间愈长。场块愈容易损坏。

　四、场输出块消振电容失容或开路
　　
　　部分行输出块在输入与输出端之间并联有消振电容。如熊猫3636、C54L1等彩电中的C508（150pF／500V），以保证场输出块稳定工作，若该电容失容或开路。可能导致场输出块自激（产生水平横带干扰）并导致场块严重发热而损坏。

　五、场输出块电源滤波电容失容或限流阻值增大
　　
　　场输出块24V～56V供电滤波电容有两个作用：一是滤除电源中的脉冲电压。使之成为平稳且数值恒定的直流电；二是有短时的稳压作用。

　从而避免尖脉冲高压将场块击穿。其限流作用也有二：一是限制场块冷态过大的启动：二是保险管作用，一旦场块击穿，它能迅速开路。从而保护电源，避免故障进一步扩大。如果上述滤波电容失容或开路。会使场块的供电直流电压下降。使场输出块内部损耗增大。发热严重而导致损坏，同时还面临过压击穿（此时电源电压中含有尖脉冲）的危险。另外，如果场块限流变值增大。同样会导致场电源电压降低，致使场块内部热损耗过大而损坏。
