海信TPW4219H液晶彩电使用LG V7屏维修注意事项

　1、板：

　LGV7屏的板根据新旧版本分为：

　旧：（unrn）3501Q00156A或（sanken）3501Q00105A新：（sanken）3501Q00105B如果是老版本的LGV7屏电源板，请将电源板上的U501更换，更换时注意以下事项：

　（1）拆卸时注意不要破坏线路板的过孔，注意拆卸的工具；
　　
　　（2）安装时IC的极性；
　　
　　（3）电烙铁的温度应该控制在320℃±5；
　　
　　（4）焊锡一定要过孔，并且焊点要圆润；
　　
　　（5）操作时要带防静电手套；
　　
　　（6）要使用无铅的焊锡丝。

　型号为：1203P100

　2、X/Y/逻辑板的更换：

　若是旧版本的屏，不管X、Y、逻辑板是否损坏，在更换电源U501芯片后，要将X、Y、逻辑板一起更换为新的版本。

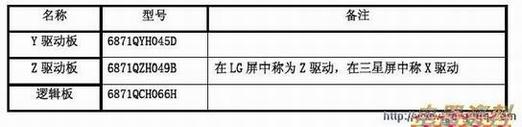

　新版本各驱动板的型号列表：（各板的型号识别请参考零件编号标签）

　3、更换Y驱动板后的调试：（电压值请参考电压标签）
　　
　　更换Y驱动板后要注意-VY、VSC电压的调整，具体调整方法如下：

　（1）-VY电压的调整：

　检测R78两端的电压即为-VY电压，调整VR4电位器，将电压调整为-85V；
　　
　　（2）VSC电压的调整：

　检测R53两端的电压即为VSC电压，调整VR3电位器，将电压调整为+115V。

　4、维修操作注意：

　（1）防静电；（2）各个驱动板排线的拆卸，仔细观察、了解结构后再进行操作，以免造成排线或插座损坏；若是屏上的排线损坏，也就意味着屏的报废。
