液晶屏逆变器的代换方法

　先谈谈的代换问题。逆变器的组成和工作原理在本刊2009年第10期已做了简单介绍。液晶电视中的逆变器和液晶屏一样也是种类繁多，不仅不同屏幕尺寸的逆变器不同，而且屏幕大小相同的液晶屏其逆变器也不同。

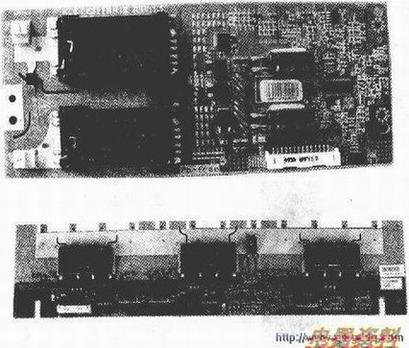

　可以说，有多少种液晶屏就有多少种逆变器。在液晶电视维修过程中，若查出是逆变器损坏，最好用与原型号相同的逆变器进行代换。若找不到与原型号相同的逆变器进行代换，也应当找屏幕尺寸相同，输出接口相同、所带（背光灯管）相同的逆变器进行代换。如LG-philips公司生产的型号为LC320WXN-SBD1的液晶显示屏中所采用的逆变器，该逆变器有两个输出接口，液晶屏内部的背光灯管并联后引出两根线分别接在逆变器的输出接口上(见上图)。该逆变器损坏后，必须用与此接口相同、所带负载相同的同样屏幕大小的逆变器才能代换；又如三星公司生产的型号为LTA320WT-L05的液晶显示屏中，所采用的逆变器有三个输出，12个输出接口，逆变器所带负载为12只背光灯，每个输出变压器带4只背光灯，每4只背光灯以并联的方式接在每个输出变压器上（见下下图）。下图中的逆变器损坏后，切不可将12只灯管并联后，用上图中的逆变器进行代换。为什么呢？因为上图和下图中逆变器接口上所接灯管的性能是不同的，下图中所用逆变器输出接口上的灯管并联后形成的负载比上图中逆变器原有负载大得多，一旦代用，上图中逆变器的过流保护就会启动，进入过流保护而停止工作。反之，若用于代换的逆变器上所接灯管形成的负载轻于逆变器所要求的负载，则逆变器中的过压保护电路就会启动，进入过压保护而停止工作。
