金星4718型彩电字符故障的检修思路和方法

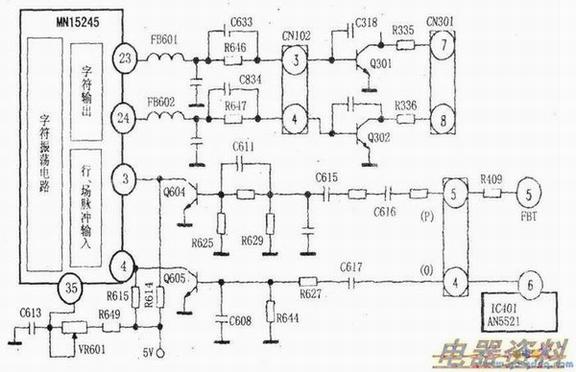

　该机字符显示电路如下图所示，遥控部分CPU采用MN15245，其@脚为字符的输入端，(23)、(24)脚为字符信号输出端，③、④脚为主机行、场逆程脉冲输入端。要使字符正常显示，必须满足三个条件：(1)MN15245(35)脚外接RC电路的时间常数，应使字符振荡器的振荡与主机行、场频率保持正确的关系。否则，即使字符电路输出了信号，字符也将偏移到屏幕以外；(2)MN15245③、④脚应收到主机板送来的行、场逆程脉冲；(3)MN15245(23)、(24)脚通向显像管的输出电路能正常工作。

　根据以上分析，首先确定MN15245(23)、(24)脚至显像管电路能否正常工作。这部分电路的元器件不少，可以CN102插座为界，分为两部分检查：拔下CN102插头，接通并置空频道，用一根短导线串接2kΩ，一端接在遥控电路板5V上（如VR601的右端）；另一端瞬时碰触CN102③、④脚，如果红光或绿光有一种或两种均不现，即可循此途径检查相应输出电路；若是这一回路未见异常，可借助对CN102至MN15245(23)、(24)脚这段电路进行检查，确定无误后，检查即可结束。

　第二步，检查字符振荡电路，即MN15245(35)脚的外围元器件，尤其是微调VR601。这时用测MN15245(35)脚电位的方法反而不易判断，不如关断电源，直接测量VR601右端至(35)脚的值，当其超过1kΩ时，应更换VR601，并将C613一同换新。

　开机试看并调节VR601，如果仍不出现字符，就要进行第三步检查，目标是行、场逆程脉冲输入电路。先查场回路，置R×lΩ档跨接在场输出块AN5521⑥脚与遥控电路“0”点之间，以判定此回路有无断路或接触不良的情况，再查R627、C617、Q605、C608等元器件是否正常。为了节省时间，可不必逐个测量上述元器件，而直接用万用表测Q605b极有无，只要万用表有几伏的交流电压显示，即证明场逆程脉冲已送至Q605b极。该管应工作于开关状态，其c极电压应只有4V左右；若Q605 c极仍维持5V高，即可判定Q605损坏，应予换新。如果场逆程脉冲输入没有问题，而字符仍不出现，就只剩下行逆程脉冲输入电路了。这里元器件较多，在外观难以判别的情况下，若逐个焊下电阻、来检测，不仅费时费力，反而会引起虚焊、短路等新故障。

　另一方面我们也应该估计到，即使行、场脉冲输入正常，MN15245(35)脚外接元件或其性能变化而导致的频率偏差，也可能导致字符落到屏幕以外而造成误判。因此，我们可用一只100pF的跨接在遥控电路板“P”点与Q604 b极之间将行逆程脉冲直接引入，只要Q604完好，MN15245③脚就应有行逆程脉冲。此时开机调整VR601电位器，并仔细观察屏幕，应能看到上下跳动并且变形的字符信号。如果字符仍不出现，甚至VR601调到底也看不到字符，应考虑增大或减小C613的容量，比如用80 pF或120 pF电容来取代100 pF的电容，这样字符将会显示出来。

　为了增大捕捉字符的可能性，检修时，应避免按动面板或上的“选台”键，因为“选台”键所显示的字符太短，而在MN15245(35)脚外接RC电路时间常数偏离正常值时，短字符极易滑到屏幕以外而难以捕捉。所以应当优先按动面板或遥控器上的“PTURE”键，因为这时屏幕上将显示出BRICHT（亮度）、COLOUR（色度）、CONTRAST（）等长长的字符，易于捕捉到它的头部和尾部英文字母；并根据其在屏幕上的位置增/减相应的RC时间常数。比如，在调整VR601时，若最多仅能在屏幕右边看到英语单词的头一两个字母，应减小C613的容量；反之，则增大C613的容量。

　字符被调整到正确位置后，即可撤去跨接的100 pF电容，正常大小的字符将稳定清晰地显示出来。如果100 pF电容撤去后，字符重新消失，即证明行逆程脉冲输入有问题，可将100 pF电容一端仍焊在“P”点，而另一端焊一软导线，并以此线另一端依次从Q604 b极开始向右逐个碰触C611、C616、C615的右端，如果碰触到其中某一电容时字符突然消失，即证明此元件失效或虚焊。

　实践证明：MN152451损坏的可能性很小，而VR601、Q604、Q605损坏居多。
