日田彩电主板增加枕校电路技巧

　广东日田(SUNTRUE)公司生产的彩电组装机主板，开始用的主板型号是P2608G，上面采用的是LC863332A-ST-03、LA76818A芯片，与之配套的型号是50J2。后来用的主板芯片型号为R2J10190HA-A00DD（估计是打磨后重新打上的型号）大规模，与之配套的遥控器型号为5484。

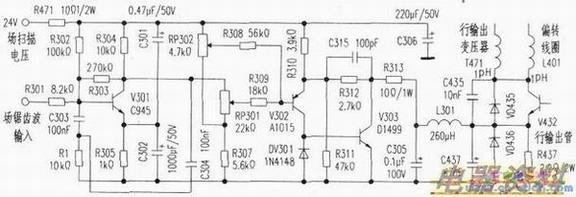

　在日田的改装主板上．设计有枕形校正电路．只是厂家为了节省成本，没有安装枕形失真校正电路的电子元器件。给日田主板增加的枕形失真校正电路原理图如附图所示。

　采用此枕校电路的机型有：韩国三星MC-15机芯：金星C6418、V6458：牡丹64CI：乐华CT6388W等。

　工作原理：场锯齿渡输入信号，取自场偏转线圈取样R459的非地端。场锯齿波电压送到枕校电路，由R301、C303、R306组成积分电路，对场锯齿波积分，形成上凸的抛物波电压，加到抛物波整形放大管V301的B极，经放大、整形后从C极输出9V（峰-峰值）的下凹抛物波电压。然后经RP301、RP302、R307、R309、R308组成的左右枕形失真调整、水平幅度调整网络，加到V302、V303组成的复合管的B极，经放大后从V303的C极输出12.5V（峰-峰值）的抛物波电压．最后经R313、L301送到行输出管的E极．对行输出管的进行，达到校正枕形失真的目的。

　RP302是行幅调节电位器，通过它可以小范围调整行幅的大小：RP301是枕形失真调整电位器．通过它可以调整画面的枕形失真的大小。

　在主板上完毕后．断开（拆下）行输出管V432发射极的接地R437（这个可以焊接在新增加的电阻R313的位置上，代替R313使用），接通枕校输出L301与行输出管的发射极之间的搭线。至此，就可以通电调试电路了。首先，在行幅略微不足的情况下，调节RP301枕形失真调整电位器，使画面左右两侧竖直不弯曲。然后，再调节RP302行幅调节电位器，使画面的宽度满幅或略大。这样，调试就告结束。

　如果电视机还有其他问题，可以进入维修I总线菜单中进行调节。如果彩电改装套件所配的遥控器（如主板芯片型号为R2J10190HA-A00DD，遥控器型号为5484的）上有进入总线的按钮（在一小孔内），可以用圆珠笔笔尖戳一下进入总线，然后选择需要调整的项目进行调整。倘若彩电改装套件所配的遥控器（如主板型号是P2608G，上面采用的是LC863332A-st-03、LA76818A芯片，与之配套的遥控器型号是50J2）上没有进入总线的按钮，则需要按动遥控器“MENU（菜单）”几次，选择“节目交换”，然后输入“6483”进入总线调整状态，进行相应的调整后关机退出。
