采用奇美逻辑板V31583-L04的液晶彩电无图故障检测与判

　观察此逻辑板的保险1开路，引起保险开路的原因为后级供电短路，一般为12V(CP1、CP3、CP30、CP31、CP26、CPl)任一短路或VAAP13.5V短路，VAAP短路还会引起QP2烧毁，而引起QP2击穿的原因为屏内驱动板左边板(V31583-XL04)VDA（与VAAP通过排插线相连）供电滤波C21正极与金属边框地短路。
　　
　　由于屏内驱动板板材较薄、细长（35cm左右），而且此板只用了两颗螺丝钉（两端各一颗）固定，屏又是高发热部件，长时间在一种热胀冷缩状态下循环，及其外力的作用下（由于误差等因素，板两端的两颗螺丝钉对板向内用力）板材开始变形，中间向上凸起，而在板中间有一电容C21，C21是VDA的滤波电容，当板材变形到C21可以接触到金属外壳时，VDA短路到地，烧坏QP2、FP1，出现无图。

　要想避免C21与外壳短路，可以在板材中间加颗螺钉，但此板没有预留，只有想办法把板材校正，可以在C21附近贴一长5cm宽lcm高5mm左右绝缘垫片，再松开板两端螺丝，压平板材，然后固定。

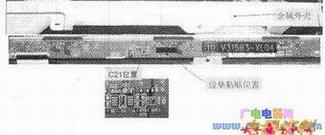

　如果有双面胶的话，可在板底部贴一层薄的双面胶效果会更好。解决烧QP2、FP1的方法见下图。
