高清彩电烧行管的故障分析

　数字板出问题烧行输出管，但数字板上的是数字电路，这种说法却只对了一半，笔者认为是数字板的后级电路--模拟信号处理电路造成的。

　以康佳TM机芯彩电数字板为例。该板的最后级电路为TB1307FG，它的任务是形成行、场振荡信号，对视频信号进行处理。

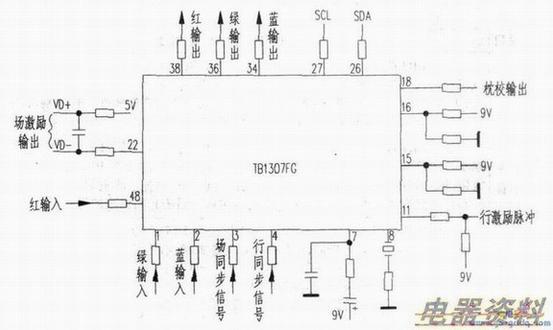

　如下图所示，用示波器观察TB1307FG有关脚的信号，除(26)脚(SDA)(27)脚(SCL)总线信号是数字信号外，其他的信号均为模拟信号。如①、②、(48)脚输入的绿、蓝、红信号为模拟信号；①、②、(48)脚输入的场、行同步信号也是模拟信号；(11)脚输出的行脉冲、(22)脚输出的场脉冲、(18)脚输出的枕校信号、(44)脚输出的速调信号……都是模拟信号。可见该电路处理的是模拟信号，虽然是在总线控制下完成的，但把该电路归类为模拟电路一点也不为过。比如说由总线控制的TB1238，它处理的信号均是模拟信号，因此可归为模拟电路。



　TB1307及其外围电路，能导致行输出管损坏的常见因有：(1)⑧脚外接的500k漏电。(2)(17)脚行振荡供电不正常，(3)⑦脚、(14)脚AFC外电路元件不良。

　(4)(43)脚外ABL电路通道开路或开路性损坏。(5)(15)、(16)两脚行频选择外接元件不良。(6)(11)脚输出行频信号不正常。

　至于TB1307FG总线出错及行同信号不良导致的烧行管的现象十分少见。

　总之，数字板导致烧行输出管，原因基本都在后级的模拟信号处理电路，如TB1307FG、TDA9332等。

　另外，康佳TM机芯主板上的行推动电路，行输出级电路，行电路出问题，也会烧行输出管。

　不容质疑，这些电路都是模拟电路。

　所以，该机芯彩电出现烧行管现象，应先查主板上的+B是否偏高，行推动级、行输出级是否有问题，行负载是否过重。当确定主板无问题后，再查数字板。只查数字板上的后级模拟电路，就能找到故障点。

　综上所述，高清CRT彩电烧行输出管的故障大多在模拟信号处理电路，而模拟电路已为广大维修人员的所熟悉，因此大可甩掉不熟悉数字电路这个沉重的思想包袱，可以像修普通彩电一样的轻松。
　　
　　注意：如果用示波器检查，行不再是64μs，一般都在32μs以下。
