TDA93××系列超级芯片彩电场幅异常或水平一条亮线的检

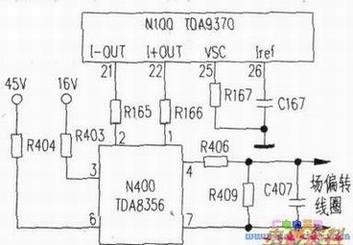

　这是典型的场扫描故障。芯片场输出端(21)、(22)脚是否正常，是判断这类故障在芯片内部或外部的关键。TDA93××系列超级芯片的场输出电路形式多样，造成芯片(21)、(22)脚电压也有所不同，给判断带来麻烦。一般情况是，如果场输出lC采用单供电，则芯片(21)、(22)脚电压较高，约2V～4V，场输出输出端电压约为电压的一半，如长虹SF2198（CH-16机芯）；如果场输出IC采用正负对称双电源供电，则芯片(21)、(22)脚电压较低（约为0.6V～0.8V），场输出IC输出端电压约0V，如创维21ND9000A（4P30机芯）。而无论(21)、(22)脚直流电压高低，测其交流电压都应有0.3V左右，示波器观测应有线性良好的锯齿波（Vpp约1.2V）。场扫描电路关键点见下图。

　(1)若测得(21)、(22)脚电压或输出波形异常，先查芯片场基准电压设置端(25)脚（正常为3.8V）和锯齿波形成外接端(26)脚(正常为3.7V)电压及外接元件是否正常，若都正常，则是芯片内部电路故障，需换芯片才能解决。

　(2)若测得(21)、(22)脚电压和输出波形正常，故障在场输出电路。重点是场输出IC、场输出电源供电路、场输出插件以及场偏转线圈等。

　(3)当发生光栅仅有上部或下部一半，中间一条亮线时，通常是芯片(21)、(22)脚其中一路信号未能送到场输出IC，也可能是场输出IC内部故障。
