液晶彩电指示灯亮，主电源无电压输出的故障检修方法

　指示灯亮，主无输出故障的检修针对的要么由主、副电源组成，要么由主电源、副电源和PFC组成，或由主电源、副电源、PFC电路和背光灯驱动电路组成。总之，一句话，该故障只能在具有独立副电源的开关电源中出现。

　在具有副电源的液晶电视开关电源中，只要电视机上的指示灯亮，就说明开关电源中的交流220V整流电路不存在故障，电源中的副电源工作正常，主电源中的开关管没有短路。但是，若电源中有PFC电路，或为整合电源（开关电源+背光驱动电路），则说明PFC电路中的开关管和背光驱动电路中的功率放大管也存在击穿短路的情况。

　在信号处理板无故障的情况下，开关电源中的主电源无电压输出，其故障是否在主电源呢？这不一定，要看开关电源的电路结构。

　液晶电视开关电源的特点是多样性，有些电源仅由主电源、副电源两部分组成，有些电源则在主电源和副电源的基础上增加了PFC电路。而且在部分增加了PFC电路的开关电源中，主电源正常工作的前提是PFC电路必须工作正常。另外，主电源和PFC电路的供电中出现故障，主电源也是无法进入正常工作状态的。

　所以，我们在检修开关电源中的主电源无电压输出故障时，一定要具体情况具体分析，切不可一概而论。遇到主电源无电压输出时，不能轻易断定故障在主电源。

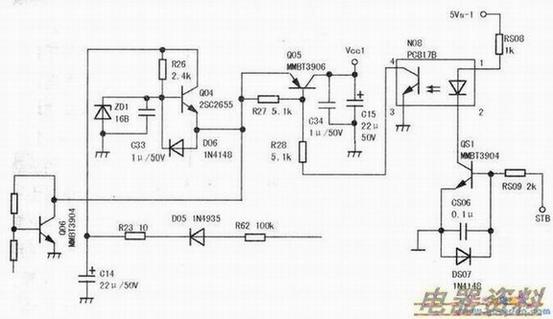

　我们知道，主电源要正常工作，首先是主电源中的驱动脉冲形成电路，必须正常工作，而具有主、副电源的开关电源中，主电源中的驱动脉冲形成电路的供电往往是由一个受待机控制的稳压电路组成。上图就是长虹HS280-4N03型开关电源中主电源和PFC电路的驱动脉冲形成电路的供电电路。在长虹HS280-4N03型开关电源中，副电源开关次级①脚输出的脉冲信号，经D05、C14组成的整流滤波电路整流滤波后，得到约15V直流电压，经R26加到Q04的基极。Q04、ZD1组成单管稳压电路。15V电压经单管稳压电路稳压后，从其发射极输出约13V电压后分为两路：一路经Q06、R67、D19送往副电源中的集成块N02的⑥脚，作为副电源稳定工作状态的供电电压；另一路加在Q05的发射极，作为电子开关Q05的输入电压。

　电子开关Q05的工作状态受主板输出的开/待机电压控制。主板输来的STB开/待机控制电压经RS09加到QS1的基极。电视机工作在待机状态时，STB电压为低，QS1、N08、Q05均截止，Q05的集电极无V1电压输出。VCC1电压是送往主电源和PFC电路中的驱动脉冲形成电路的，Q05集电极无VCC1电压输出，主电源和PFC电路中的驱动脉冲形成电路自然不能启动进入工作状态。在电视机二次开机后，STB电压由低电平变为高电平，QSl、N08、Q05均由截止转为导通，此时，Q05从集电极输出约12.6V电压送往主电源和PFC电路中的驱动脉冲形成电路，这两部分电路中的驱动脉冲形成电路得电后启动进入正常工作状态。

　从上面的分析可以看出，检修指示灯亮，主电源无电压输出故障时，应当首先检查电视机在二次开机后（也可采用对开关电源实施强制开机，方法是：用lkΩ接在电源的5VS与STB端口上），主电源中承担驱动脉冲形成任务的集成块的供电电压是否正常。

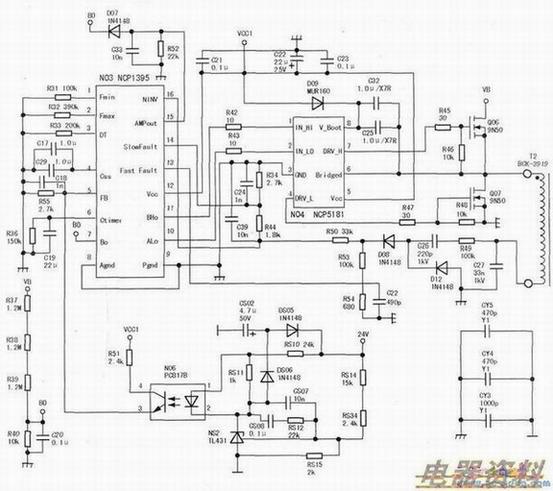

　下图是长虹HS280-4N03型开关电源主电源电路原理图。前面谈到的测量主电源中承担驱动脉冲形成的集成块的供电电压，就是测量下图中集成块N03(NCP1395)(12)脚电压。若(12)脚无电压，但在路测(12)脚又没有对地短路，则主电源无电压输出故障应当不在主电源，而在上图中由QS1、N08、Q05等元件组成的电路上。

　若检修过程中，发现下图中的N03(12)脚有电压，只是其电压低于正常值很多。这种情况通常不是电子开关Q05的问题，因为，实际维修中，发现如Q05这样的电子开关出故障的极少。在进一步检查时，也不能轻易就断定主电源中承担驱动脉冲形成的集成块存在故障。因为，挂接在上图中电子开关Q05集电极上的电路还有PFC电路中的驱动脉冲形成电路，若PFC电路中的驱动脉冲形成电路中的专用集成块出故障，也可能导致上图中Qo-5集电极输出电压下降，而无法使主电源进入工作状态。

　遇到此种情况，确定故障范围所采用的方法是开路法。这里讲的开路法是将PFC电路中承担驱动脉冲形成任务的专用集成块的电源供电脚断开，若断开后，主电源的驱动脉冲形成电路中的专用集成块供电电压恢复正常，则主电源无电压输出故障是PFC电路中的专用集成块损坏所致。此时，对PFC电路中的专用集成块进行更换即可排除故障。若断开后电压仍然不正常，则故障是主电源中驱动脉冲形成电路专用集成块损坏所致。

　在故障检修过程中，若测得主电源驱动脉冲形成电路的供电电压正常，则主电源无电压输出故障就在主电源了。

　液晶电视中的主电源有两种电路结构：一种主要由内置开关管的厚膜集成块组成，如长虹GP02型开关电源，该开关电源采用的厚膜集成块为STR-W6759，另一种是电源中的驱动脉冲形成电路由一独立的集成块完成，开关管则采用分离的MOS管。

　下图中的HS280-4N03型开关电源就属于这种类型。

　对下图所示电路而言，应当首先测量主电源输出端的对地，目的是检查主电源中开关变压器次级中的整流、滤波是否击穿短路。因为开关变压器次级中的整流二极管、滤波击穿短路会使电源中的过流保护电路启动，导致主电源无电压输出。若没有发现主电源开关变压器次级有元件击穿短路，则主电源无电压输出故障应当与开关变压器的次级电路无关。

　在次级电路正常的情况下，主电源无电压输出的故障在哪里昵？认为应当在驱动脉冲形成电路和开关变压器。此时，应当先测量驱动脉冲形成电路中的集成块各脚的对地电阻和外部电路中的电阻、电容，如下图中的集成块N03(NCP1395)的对地电阻和外接元件中的电阻和电容。若对地电阻和外接元件正常，则应当在开机瞬间监测驱动脉冲形成专用集成块的脉冲输出脚的电压，正常情况下，即使是开关变压器损坏，只要由专用集成块组成的驱动脉冲形成电路无故障，专用集成块的驱动脉冲输出脚，如下图中的集成块N03(NCP1395)的⑩、(11)脚有跳变的电压输出。若开机瞬间，脉冲输出脚无跳变的电压输出，则是驱动脉冲专用集成块损坏，更换该集成块即可排除故障；若有跳变的电压输出，检查开关管又正常，则通常是开关变压器或开关MOS管中有电容或电阻损坏所致，如下图中的C27容量严重变小就会导致主电源无电压输出。

　检修主电源无电压输出故障时，若测得只在开机瞬间有较高电压输出，则故障通常在稳压电路。此时，重点对稳压电路进行检查即可排除故障。液晶电视主电源中稳压电路的电路结构基本相同，下图中由RS14、RS34、RS15、NS2、RS10、N06、R51和N03的⑤脚内部相关电路组成。

　有的人可能会说，检修开关电源主电源无电压输出故障方法确实不错，但好像前提条件是要有电源的电路原理图，并了解电路中集成块的引脚功能和电路的工作原理。我人认为，电视维修中，就是要有电路原理图。若没有电路原理图，起码电路中的集成块引脚功能应当知道，不然，如何进行检修？根据经验，没有电路原理图和集成块引脚功能的电视维修，只能算盲人骑瞎马。怎样才能获得电路原理图和集成块的引脚功能呢，一是平时要注意从一些电子刊物上搜集，二是从网上寻找。一般来讲，知道了集成块的引脚功能，电路的原理也就清楚了，维修起来也就会做到得心应手，少走弯路。
