液晶彩电指示灯不亮，无光栅，无伴音故障的检修方法
电视机上指示灯的工作由提供，指示灯不亮，且无光栅、无伴音，肯定是开关没有待机电压送往机内的信号处理板上。毫无疑问是开关出了故障。既然是开关电源存在故障，那故障在哪里呢？这要具体情况具体分析，不能轻易下结论，因为不同的开关电源有不同的。
如果所维修的开关电源为常规电源，且发现开关电源中的保险丝熔断，则造成本故障的原因就不一定是副电源存在故障。在此种故障中，既可能是交流220V整流电路存在故障，也可能是主电源、PFC电路和副电源存在故障。此时，要确定故障范围，需要采用分别断开主电源中的开关管、PFC电路中的开关管、副电源中的开关管的方法才能确定出故障部位。由于液晶电视开关电源中的脉冲振荡电路均集成在电源专用集成块内部，很少有外接振荡，因此，电路中开关管的原因通常是：接在MOS开关管控制极和漏极的及开关管质量不好，或交流220V整流滤波电路中的滤波容量严重下降造成。
对常规电源而言，如果检修过程中发现保险丝完好，则可判定故障在副电源，要排除故障，只对副电源进行检查就行了。

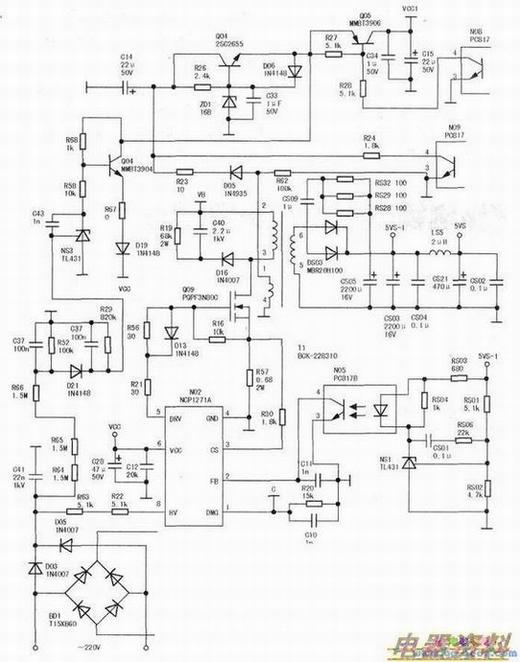

下图是长虹HS280-4N03型液晶电视开关电源中的副电源。该副电源主要由N02、Q09、Tl、N05、NS1等元件组成。其中：N02(NCP1271A)是电源专用集成块，它相当于我们在CRT彩电开关电源中见到的TDA4605。集成块的①脚为过压保护锁定电压输入，②脚为反馈信号输入，③脚为检测输入，⑤脚为激励脉冲输出，⑥脚电源供电，⑧脚为启动电压输入。
该副电源的工作过程是：当电视机上的电源开关接通后，交流220V电压经D03、D02整流、C41滤波后经R63、R22加到集成块N02的⑧脚，然后通过内部的恒流源电路对⑥脚外接电容C12、C28进行充电，当电容上的电压达到7.5V以上时，内部的振荡电路就会启动，产生约65k～l00kHz的振荡脉冲信号。振荡电路产生的振荡脉冲信号经内部相关电路处理后，形成的驱动脉冲信号从集成块的⑤脚输出，然后经R21、R56加到开关管Q09的控制极，使Q09工作在开关状态。Q09导通时，将能量储存在开关Tl的初级，Q09截止时，将能量感应到变压器的次级，并以脉冲信号的形式送出。其中：变压器⑥脚输出的脉冲信号经由DS03、CS05、CS03、CS04、CS21、CS02等元件组成的整流滤波电路整流滤波后，得到5VS电压送往信号处理板，作为信号处理板上相关电路（主要是控制系统电路和指示灯）的待机工作电压；①脚输出的脉冲电压经由D05、C14组成的整流滤波电路整流滤波后，得到约15V电压加到由Q04、ZD1等元件组成的单管稳压器的电压输入端，稳压后得到约13V的直流电压从Q04的发射极输出，然后分为两路，一路加到电子开关Q05(实为开待机控制)的发射极，另一路则通过Q04、RR67、D19加到集成块的⑥脚，作为电源进入稳定工作状态后集成块N02的工作电压（约12.6V）。
稳压电路主要由N05、NS1、RS01、RS02等元件组成。从电路结构上看，该副电源中的稳压电路的电路结构与CRT彩电开关电源中的稳压电路确实完全相同。
另外，由R30、R57两元件组成的电流检测电路也与CRT彩电开关电源中的电流检测电路没有任何区别。
在下图所示的电路原理图中，我们确实没有找到待机电路，这说明液晶电视中的副电源确实是一次性进入正常工作状态。
了解了副电源的电路结构和工作原理后，再回过头来看看副电源无电压输出故障的检修。
开关电源中开关管击穿短路也会导致保险丝熔断，检修中，若发现保险丝熔断确实由副电源中的开关管击穿引起，则换件时，建议除了对开关管进行更换外，还要对接在开关管控制极和漏极上的二极管和交流220V整流滤波电路中的滤波电容进行检查代换（如下图中的D13、D16）。当然，部分液晶电视中的开关电源，开关管一旦击穿，也会导致电源专用集成块损坏，开关管击穿为什么会损坏专用集成块呢？这是因为开关管击穿后，高电压大电流会通过开关管控制极到达集成块的驱动脉；中输出脚上，使集成块内部电路损坏。
检修保险丝完好，副电源无电压输出故障时，通常而言，对电路中的开关管是不用检查的，因为在电视机的开关电源中，不论是CRT彩电开关电源，还是液晶电视开关电源，开关管开路的情况是很少见的。
开关管不用检查，那又检查哪些电路呢，根据本人的经验，遇到这种情况，第一步是测量开关变压器次级各整流二极管负极对地，对地正常，表明整流二极管和滤波电容无击穿短路故障。第二步是在开机瞬间测量电源有无电压输出，若有很高的电压输出，然后很快降为0V，则无电压输出故障在稳压电路，此时，重点对电源中的稳压电路进行检查就能排除故障，如下图中由N05、NS1、RS01、RS02等元件组成的电路。若电源在开机瞬间也无电压输出，则说明电源中的振荡电路没有工作，这时，需从集成块的启动电压供电电路开始检查。如下图中集成块N02的⑥、⑧脚外接元件。若启动供电电压外电路正常，则应检查电流检测电路中的阻值是否变大或开路，如下图中的开关管N05源极所接电阻R57。应当说，液晶电视副电源中的开关变压器坏的很少，因此，若上述检查结果均正常，则副电源无电压输出故障多半在集成块了。此时，更换集成块就能排除故障。
如果所维修的液晶电视开关电源为整合电源，其故障的检修思路应当有所调整。虽然整合电源无副电源，但电源中PFC电路的电路增加了背光灯驱动电路的功率放大电路。这样一来，背光灯驱动电路中的功率放大电路一旦击穿短路，也会造成保险丝熔断。所以，检修整合电源无电压输出且保险丝熔断故障时，一定要将背光灯驱动电路中的电路也考虑进去。至于电源中的开关电源电路部分，其检修方法就和副电源一样了。
