高清电视机自动关机的原因及检修--控制系统电路

　高清电视出现自动关机，测控制系统开/待机脚又返回到待机时电平值（通常待机时为高电平，开机时为低电平），这种情况通常发生在控制系统自身或控制系统所控制的电路发生了故障，控制系统检测到保护信息后，实现了保护关机动作。

　如一台长虹CHD28300(CHD-3机芯)型彩电，刚开机时图、声、光都正常，但开机半小时后自动关机，指示灯闪烁，此时遥控和按键都不起作用，重新断电后又能开机。从关机后指示灯闪烁可判定该机可能控制系统输出的总线出了故障，控制系统仍处于检测信号状态，故出现指示灯闪烁。

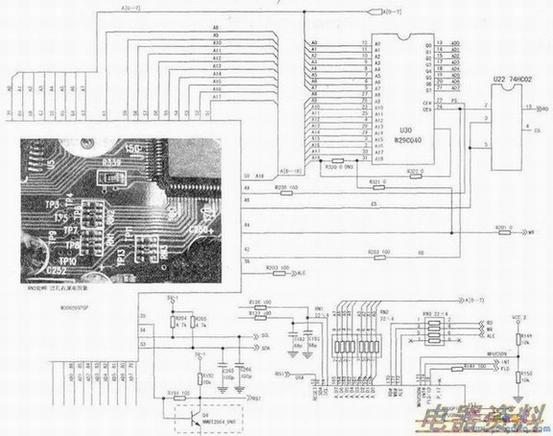

　长虹CHD-3机芯控制系统由M30620SPGP(控制芯片)、W29C040(FLASH)、74HC02(时钟整形)、用户24C64等组成，相关电路见下图。与此控制系统组成相似的还有康佳ST机芯（代表产品P28ST217）、创维6M35机芯（代表产品29T93HM）等。这些不同品牌的电视，其控制系统输出的总线有两种：一是传统的I2C总线，此总线与TDA9332（行振荡和RGB信号处理）进行通讯、高频器和音频信号处理（选用）进行通讯；二是通过并行总线与数字处理芯片SVP-EX11间进行通讯传送控制信号。在二次开机时，控制系统芯片首先从控制芯片(63)～(70)脚输出地址/数据复用指令信号A0～A7和从(35)脚(RST)、(38)脚（ALE、地址锁定信号）、(42)脚（RD读）、(44)脚（WR读或写）、(46)脚（CS片选）送出控制指令信号去数字处理芯片SVP-EX11，检测SVP-EX11总线接口运行环境，期间(35)脚还输出RST复位信号去SV-EX11。如果上述所有并行总线及指令通道均没有故障，RST信号将由开机瞬间的2V跳向4V，后跌落为0V。如果测得(35)脚的复位信号不停变动，则表明上述所有控制信号通道至少之一有故障，或SVP-EX11自身工作条件不具备或有故障，如数字处理芯片的时钟振荡、数字处理芯片供电、数字芯片(156)、(157)脚总线功能选择电路不正常等。



　控制系统与SVP-EX11间多路总线通道由于信号通道多，信号经过的路程中要经过许多过孔，这些孔因制造时质量原因很容易发生随着电视机使用时间增长，孔内镀锡掉落、或孔受潮出现接触，导致并行总线无法正常传输，出现电视机在使用过程中信号中断的故障现象。对采用此类电路结构的电视机需一一检查控制系统与SVP-EX11间的14路并行指令通道，尤其是过孔。本机中，对上述电路仔细检查，发现系统指令WR通道靠SVP-EX11处有一孔时通时断现象，重新穿孔、穿线后，现象消失（注：AO～A7八路数字信号通过RN1、RN2接入SVP-EX11，而RD、WR、ALE通过RN3接入SVP-EX11，CS、RST信号分别接数字芯片的(157)脚和(13)脚。检测RN1、RN2时，用数字表挡测量有相近的数字，如同为0.6871。当然，所用数字表不同数字会不同。另外，RN3三路对地不同，测量时无可比性。

　RD通道为0.6347，WR为0.6275，0.6393）。

　上面介绍的输出并行总线通道有故障引起的自动关机故障，这样的故障还会发生在许多I总线控制的高清电视中。IIC总线控制的电路有故障也会引起总异常而引起自动关机。

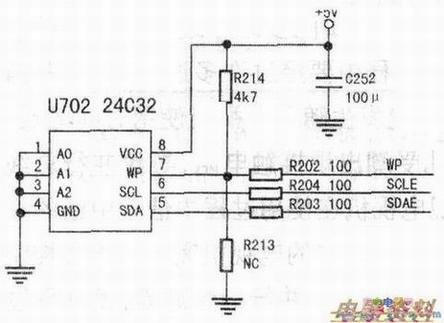

　如一台长虹CHD30300(F32)型（CHD-8机芯）彩电，数字板号为JUC7.820.1476，不定时自动关机。出现故障时，通过对、数字板主芯片MST5C26加热，没有出现故障；对存储器U702加热时，发现故障重现，此时测存储器U702⑤脚低（正常时应为4.04V左右），相关电路见下图。通过检查发现此IC⑤脚送入的总线信号SDA经R203送入，电阻R203下端有过孔，再检查发现此通道有许多连接孔，通过这些孔连接到不同的控制电路上，如去TDA9332，去数字板与主板插座送入主板。通过对SDA信号通道的所有孔均重新处理后，再次开机，长时间收看故障不再出现。过孔检查不容易，较好的办法就是对此通道所有的孔进行处理，而非对某一个孔进行处理。
