长虹PT42638NHDX(三星S42AX-YD13屏)黑屏的检修思路

　此故障的前提条件是板的所有输出都正常稳定，测量与屏上标注一致，否则板坏。
　　
　　说明：此故障电源输出电压正常，屏上没有暗光，逻辑板指示灯亮，主要故障部位应在扫描驱动板和缓冲板。

　(1)开机黑屏时，可用手触摸缓冲温度是否均匀，观察缓冲IC有没有烧裂。

　(2)测量缓冲IC的输出测试点，正常为91.7V(对悬浮地测量，不同屏一般测量在80V左右)，缓冲板供电156V(对悬浮地测量，不同屏不一样，120V左右较多)。

　(3)测量VS、VSC、VE、15V等驱动板供电是否正常，注意保险和插座线接触不良，15V没有即黑屏，同时悬浮地和冷地之间应有100V左右稳定的电压差，VSC低则驱动板不正常(VS=VSUSIVSC=VS)。

　(4)测量维持驱动板输出电压是否有85V(三星屏一般为80V左右)，15V有没有短路。

　(5)若扫描缓冲板和维持驱动板输出电压都低，且没有明显短路，一般是扫描驱动板和缓冲板故障，同时清理逻辑板一扫描驱动板一维持驱动板连接线。

　(6)缓冲板的测量很重要。测量缓冲板电压主要测输出和供电等；其次测量对地阻值是否短路，将C线的黑色卡子向上撬开露出引脚，用数字挡测量，黑表笔接悬浮地，红表笔依次划过引脚，阻值一般会超过二极管量程，缓冲板上插座所有引脚对地阻值必须一致（一般不会所有IC引脚一起短路），对比测量，若有异常（短路等）则是相对应IC有故障。若lC有烧坏的，则要检查扫描驱动板：测MOS管、二极管等判定好坏。即是说缓冲板坏会引起驱动板坏，驱动板坏也要检查缓冲板，否则会引起再次损坏，维修时要重视。

　(7)若测量扫描缓冲板和维持驱动板输出电压都低，则黑屏主要是扫描驱动板或缓冲板引起，若通过法准确测量缓冲板没有问题，则换扫描驱动板。

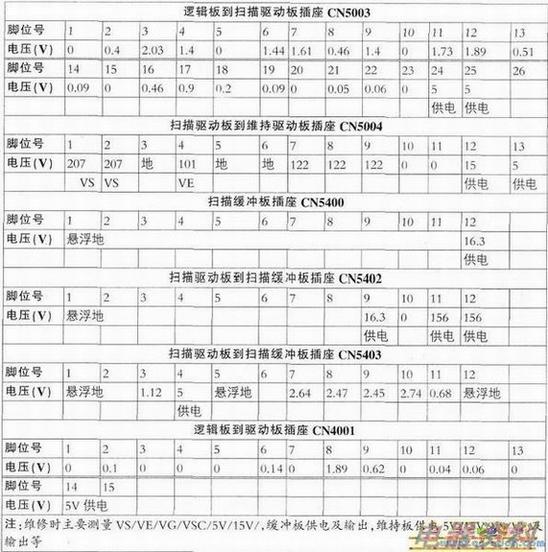

　长虹PT42638NHDX(三星S42AX-YD13屏)扫描驱动板和维持驱动板各插座参考电压见下表
