高清彩电因开关电源引起的干扰和排除

　高清彩电中300V、开关次级整流或全桥件等变质、消磁线圈与周围分布振荡产生谐波，电视机使用环境潮湿，开关接触不良打火产生谐波等，都可能引起各种干扰，有的甚至在屏幕上留下干扰条。开关电源引起干扰通常有别于其他电路，此干扰通常会在画面上“上下移动”，表现为黑条、干扰线、点状干扰，或出现异常叫声。300V滤波电容不良，不但画面有干扰线，还伴随光栅边沿有S形扭曲。此电容性能不良，会导致全桥整流输出+300V比正常值低（有时可接近正常值）。由于全桥整流二极管的非线性，整流时容易产生各种谐波，如果电容性能不良，将有许多脉冲通过300V电压送入电源，或直接辐射到开关电源次级或电路，在画面上产生干扰，如果是接近50/60Hz的谐波窜入图像通道，便会出现与图像不同步的上下移动干扰。如果此电容质量下降导致开关电源输出功率下降，还会出现电源带载能力低、画面不稳定，加之谐波影响还会给开关管带来功率损耗，导致开关管及周围元件等损坏。

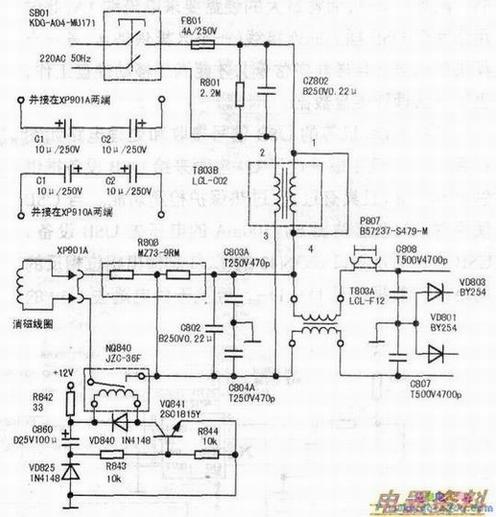

　在开关电源中，消磁电路异常也会引起干扰。在电视画面出现干扰时，若拔掉消磁线圈后故障现象消失，则干扰就是由消磁电路引起。另外，电源中的某些干扰来自进线滤波电路。通常是因降低设计成本将进线网络中元件减少或元件参数选用不当使产品适应性差的结果。要解决此问题需改变消磁处的电容容量或在消磁电路两端增加大（防阻尼振荡），或将消磁电路改接在进线网络前端（整机保险管后）。下图是高清电视常用的一种交流进线网络及消磁电路部分的电路图。按此种电路生产的整机在某些区域使用时，画面会出现从上到下移动干扰黑条，将消磁线圈拔掉后现象会消失。要消除此现象，可采取以下方法解决：用两只l0μF/250V电解电容的正极或负极连接在一起，再并接在消磁线圈两端，或将XP901A插座移到图标线圈T803B①、②脚两端，使消磁电路不通过进线网络即可。

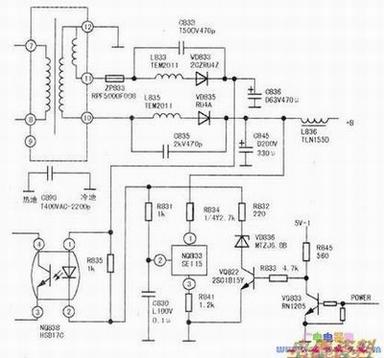

　开关电源中除上述部位常引起各种干扰外，还有开关电源的稳压电路，如下图中的滤波电容C830虚焊或变质、光耦NQ838性能差或+B整流二极管VD835质量差等。在高清彩电中，由于电视机电源工作较高，整流二极管工作在高频、大状态，性能不良更易产生干扰。如下图中的VD835工作高频、大电流、高压状态，其非线性工作特性就易产生高次谐波。其次，电源中的储能滤波电容变质也容易产生谐波干扰（如下图中的C845)。有的电源中的开关磁芯松动或引脚铜箔脱落等原因引起接触打火也容易产生谐波干扰。有些干扰波被人耳听见时便感觉有吱吱尖叫声了。某些开关电源中的开关管管脚所套磁管位置改变或被丢弃等也可能引起异常叫声或干扰。

　检修因开关电源造成的画面干扰故障时，应首先对开关电源中的滤波电容（+B、300V滤波电容及其他次级输出电压滤波电容）进行直观检查，观察其外壳是否凸起、变色、破裂，引脚有无漏液、脱落等，然后是检查整流二极管是否发热，变压器磁芯有无裂纹等。如果要判断消磁电路是否存在故障，可采用拔掉消磁线圈的方法进行确定。通过直观检查看不出故障部位后，可采用测量关键点电压（如300V电压、+B电压、稳压电路中关键部位电压等）的方法确认故障范围。当然，某些故障仅通过电压测量还无法确定出其故障部位，还必须采用元件替换的方式才能找出不良元件。
