液晶电视二合一电源维修要点

　液晶电视二合一因包含的单元多，控制相对复杂，且采用双面印制板，大量使用贴片元器件等诸多因素，往往导致测试不便、故障判断方向不清、关键点把握不准，故障维修无法快速完成。

　在理解前面两种二合一工作原理基础上，只要抓住和掌握以下维修要领，相信二合一开关的维修不再难，遇到故障会迎刃而解。

　一、善于观察电源板的构成
　　
　　检修开关电源首先要善于大致判断开关电源的构成，是单开关电源+逆变电路？还是双开关电源+逆变电路？这有助于后面故障范围的分析和判断。我们可以简单地观察使用的开关数量来确定，如本文中HS055L-3HF01是“单开关电源+逆变电路”结构，使用了一个开关变压器Tl；FSP160-3PI01则是“双开关电源+逆变电路”结构，使用了两个开关变压器T600和T150。

　二、搞清电源开关管是内置还是外置
　　
　　对应用于液晶电视的开关电源，有将开关管内置于驱动内部的，也有开关管外置的，这由开关电源设计及驱动IC本身决定，弄清电源开关管是内置还是外置可为分析电源振荡电路的启动方式提供思考方向。

　三、待机5V电压正常与否说明什么
　　

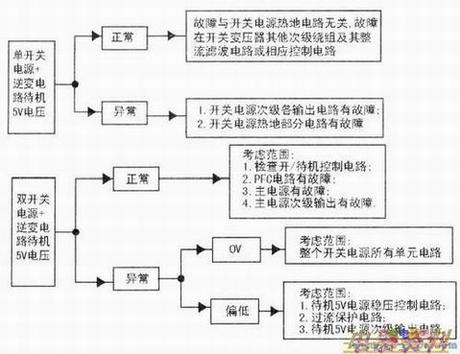

　　液晶电视仍然是彩色电视机，与CRT彩色电视机一样，控制系统电路需要5V供电，所以我们可以通过测量待机5V电压是否正常来大致判断故障范围，判断方向如下图所示。

　　四、学会让电源板单独工作
　　

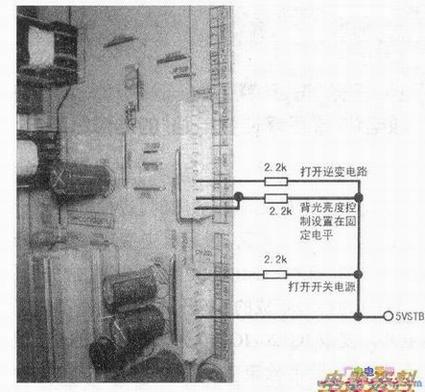

　　在待机5V输出正常的情况下，让电源板单独工作，可以大致判断故障在电源板还是在其他部件。对液晶电视二合一电源来讲，找准三个点：开/待机控制（通常用STB、PS-ON等表示）、开关控制(BLONIOFF)、背光灯亮度控制（通常用BL-ADJ、DIM、Brightness、Vi/Vepwm等表示），这3个点均为高，表示打开电源和逆变电路。实际操作过程中，可以用3只（阻值可在1kΩ～3.3kΩ之间选定）分别将这三个点与待机5V电压连接。以本文FSP160-3PI01电源为例，如下图所示连接后，如果电源输出均正常，观察背光灯也点亮，说明二合一电源板正常；反之，则表明电源板有故障。

　　五、把握“先修待机5V电源电路，再修主电源电路，最后修逆变电路”的维修原则
　　
　　所有“双电源+逆变电路”结构的二合一电源，在维修电源板完全没有输出电压故障时，应把握“先修待机5V电源、再修主电源电路，最后修逆变电路”的维修原则。如本文中介绍的FSP160-3PI01型电源，应先确保以U601、T600为核心组成的5V开关电源电路工作正常，再检查并修复以IC120、IC150为核心组成的PFC及主开关电源，最后再检查并修复以U301、T350、Q400、Q410、T420为核心的逆变电路。

　　六、关注主开关电源电路与PFC电路之间的逻辑关系
　　
　　具有PFC电路的“双电源+逆变电路”二合一电源，PFC电路的工作状态往往将直接影响主电源工作状态，也即是主开关电源正常工作的前提是PFC电路必须先工作正常，当PFC电路不工作时，电路会关闭主开关电源。本文前面讲到的FSP160-3PI01型电源，当某种原因造成PFC电路不工作时，400V电压将下降至300V左右，使D190、IC191、Q190组成的电路截止，向主开关电源供电的V3被关闭，IC150内部振荡电路不会启动。由此可见，“双电源+逆变电路”结构的二合一电源，当待机5V电源正常，主开关电源无输出电压时，故障不一定在主开关电源本身，应先检查PFC电路是否工作正常。

　　七、养成测量几个“关键点”电压的习惯
　　

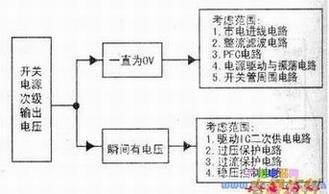

　　1．测量开关电源瞬间输出电压在开关电源次级输出端不存在短路及开路的情况下，通电瞬间测量输出电压，可大致锁定故障范围，判断思路如下图所示。



　　2．电源振荡启动电压及维持电压目前，应用于液晶电视的开关电源均为他激式开关电源，且采用进行驱动，电源振荡电路均集成在IC内部，其外接均有一供电引脚，找准该脚并测量其电压，可以确定振荡电路外部工作条件是否正常。

　　供电引脚电压一般来自两个方面：一方面是启动电压，另一方面是工作电压。开关管内置于IC的开关电源，启动电压是IC内部一源对该脚外接充电形成，工作电压由开关变压器的辅助绕组提供。

　　3．电源驱动IC驱动输出端电压
　　
　　开关管外置的开关电源，振荡驱动IC将输出激励脉冲驱动外接开关管，若开关变压器次级输出电压一直为0V，则断开驱动IC输出脚，测量该脚电压，若该脚电压为0V，应当判断故障在驱动IC的供电、驱动IC内部振荡电路；若该脚电压在0V～0.15V之间跳变，应当检查开关管周围电路元器件、开关变压器、次级是否有短路。
