康佳A10机芯彩电CPU保护性关机的故障检修思路

　LC8633XX芯片的（31）脚外部一般接有过流保护检测或“X”射线保护检测电路，对有无过流或行逆程脉冲有无超标进行检测。若出现异常情况，（31）脚就会变为低，CPU立即进行保护性关机，从⑦脚输出待机控制，使整机进入待机状态。此时，用也不能开机。因此，当碰到机器出现不能“二次”开机故障时，千万别忘了检查（31）脚电压及其外围电路。
　　

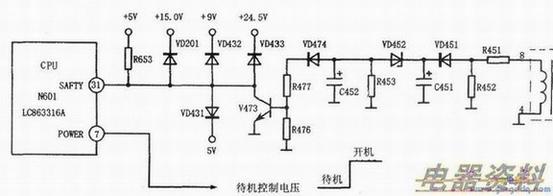

　　在康佳Al0机芯中，CPU(31)脚外围电路如下图所示。其外部接有电源过流检测电路及“X”射线检测电路。当+15 V电源、+24.5 V电源、+5 V电源或+9 V电源出现过流时，VD201或VD431或VD432或VD433导通，CPU(31)脚变为低电平，CPU进入保护状态，并从⑦脚输出待机控制电压（低电平），将整机置于待机状态。
　　
　　同理，当行逆程脉冲幅度过高时（此时阳极高压会增高，并产生“X”射线），经VD451整流、C451后，在C451上建立的直流电压也增高，从而使VD452和VD474导通，V473饱和，集电极输出低电平，送至CPU（31）脚，CPU也进入保护状态，从⑦脚输出待机电压。
