海信A12机芯彩电CPU保护性关机的故障检修思路

　LC8633XX芯片的（31）脚外部一般接有过流保护检测或“X”射线保护检测电路，对有无过流或行逆程脉冲有无超标进行检测。若出现异常情况，（31）脚就会变为低，CPU立即进行保护性关机，从⑦脚输出待机控制，使整机进入待机状态。此时，用也不能开机。因此，当碰到机器出现不能“二次”开机故障时，千万别忘了检查（31）脚电压及其外围电路。
　　

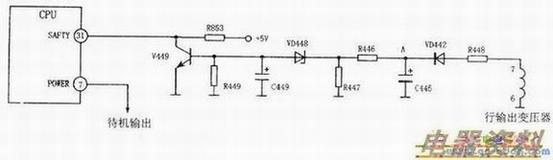

　　在海信A12机芯中，CPU的（31）脚为“X”射线保护电压输入端，外接X射线保护电路，如下图所示。
　　
　　正常工作时，V449截止，（31）脚为高电平，保护电路不动作。当某种原因引起行逆程脉冲大幅度升高时，经整流、后，A点电压也会升高，从而使VD448导通，V449饱和，使CPU的（31）脚变为低电平，内部电路受触发而进入保护状态，⑦脚输出待机电压，整机处于待机状态。此时用遥控器也不能开机。
　　
　　值得注意的是：保护电路动作后，行电路停止工作，VD448和V449又截止，（31）脚又恢复为高电平，而并非继续保持低电平。
　　
　　当保护电路动作时，应重点检查“X”射线保护电路有无损坏（如V449、VD448等）、电源电压(110V)是否升高、行逆程是否减小等。
