飞利浦32TA2800液晶彩电的拆卸技巧与方法

　(1)下图所示为Philips32TA2800液晶彩电正面图。

　　

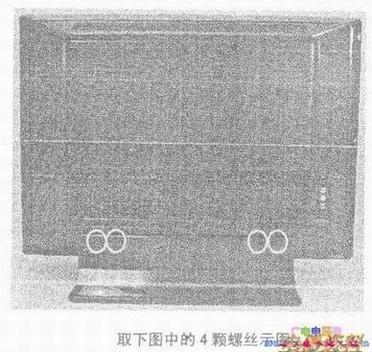

　　(2)将液晶彩电立起来，面对液晶彩电的背面，取下图中的4颗螺丝，如下图所示。

　　

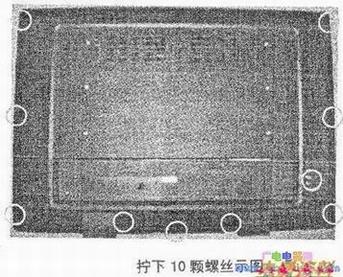

　　(3)取下后盖，拧下液晶彩电四周的10颗螺丝，如下图所示。

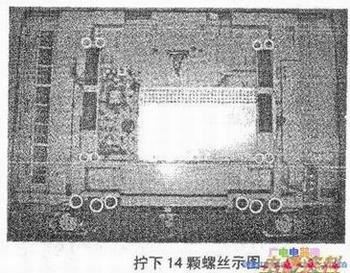

　　(4)取下护板，拧下如下图所示的14颗螺丝。

　　

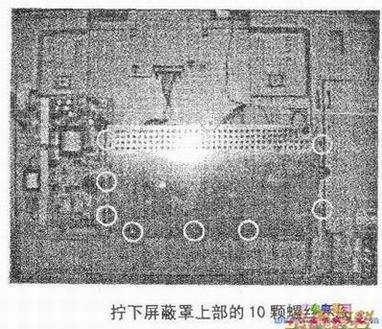

　　(5)拧下屏蔽罩上部的10颗螺丝，如下图所示。

　　
　　(6)拧下屏蔽罩底部的10颗螺丝，如下图所示。取下屏蔽罩。
　　

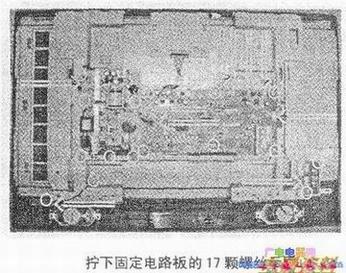

　　(7)拧下固定板的17颗螺丝，将各电路板(SCALER板、板、AV板和IR板)取下，如下图所示。

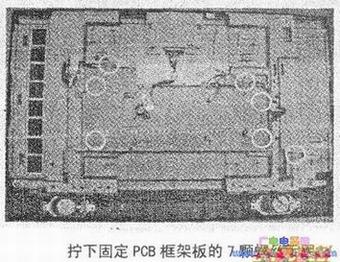

　　(8)拧下固定PC框架板的7颗螺丝，如下图所示。

　　

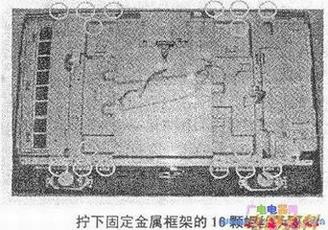

　　(9)拧下固定金司框架16颗螺丝，如下图所示。



　　10)拧下固定金属框架的8颗螺丝，取下金属框架，如下图所示。

　　

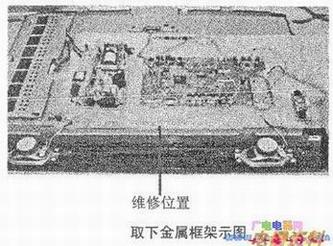

　　(11)取下金属框架，可看到主电路板和电路板，此时，可方便地对电路板进行检修，如下图所示。
