TCL王牌PWL42C电源无+12V、+18V、+24V输出检修方法

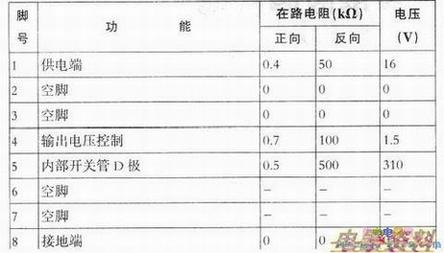

　此无输出，首先检查桥堆DB1、DB2是否有约+310V脉动直流输出。如果没有，应检查输入；若+310V电压正常，就应查待机是否有+5VSB电压输出，假若没有，说明待机电源有问题。这时应查6⑤脚是否有约+300V电压，如果没有，应查D22、D23、R75A～R75E。若IC6⑤脚电压正常，在确认R73、D25、C54、D29、C60等元件正常的情况下，怀疑IC6损坏。为方便检修，特附上IC6引脚功能与在路实测数据，见上表。
　　
　　如果+5VSB电压正常，但没有+14V电压输出，应测Q12发射极是否有+26V电压。若没有，说明+26V整流电路R74、D26、C53之中有元件损坏。若Q12发射极有+26V电压，但集电极却没有，这表明输出控制电路有故障或保护电路动作，可先断开保护电路，然后再作判断。若Q12集电极有+26V电压，则是三端稳压器U或D28、D27损坏。
　　
　　如果待机电源各路输出正常，则很可能是电路有问题。应先查开关管VT3的D极是否有+380V电压，若没有，说明L2、D2、D2A、TH1、C3之中有元件损坏。如果+380V电压正常，在IC2⑥脚+14V电压正常的情况下，可用示波器测量IC2⑤脚是否有脉冲波形输出，也可用在路检测IC2各脚电压、值（正常见下表）来确认IC2是否正常。如果⑤脚没有输出波形或引脚电压异常，在外围元件无故障的前提下，可认定IC2损坏。若IC2⑤脚输出正常，说明故障在驱动或功率输出级，应对Q4、Q5、Q6、Q7、VT3、VT4等元件进行检查。
