含二次电源的彩显开关电源接假负载不工作

　二次不工作的时候，对于升压来讲，输出和输入电压之间只有一个，所以，输出电压和一次相同。出现这种情况除了通常的二次电源本身的故障、过压保护故障之外，还有因为接假引起的欠压保护和自动保护情况，
　　
　　(1)欠压保护引起的二次电源不工作。
　　
　　【例8】方正S596E彩显，行管损坏。
　　

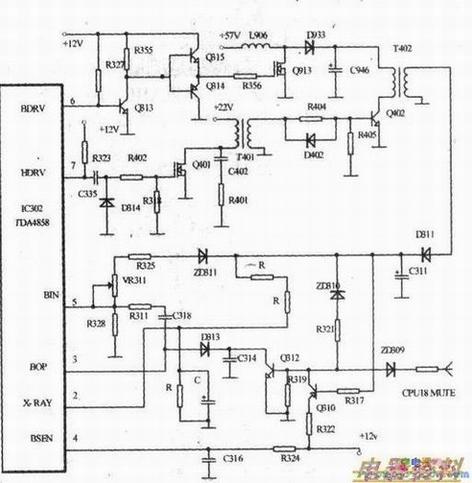

　　为安全起见，接假负载检查行供电电压。下图所示为方正S596E彩显二次电源电路有关电路图，该机采用的是行场扫描芯片TDA4858。维修时断开D933．切断行电路，C946两端接100W的灯泡做假负载，输入800x600模式的信号，测量行供电电压为56V，基本等于等于一次电压。反复检查二次电源未见异常，最后换上新的行管一切正常。

　　
　　同为TDA48xx系列的芯片，为什么该机接假负载时行电路不出现前面说的电压升高的情况？分析发现：这是是因为该电路设置一个行电路欠压保护电路．当电路停止工作或者由于负载严重短路使次级电压大幅降低的时候．D311整流输出的电压消失或大幅度降低，会导致保护控制管Q310导通．12V电压使控制管03 12导通，TDA4858误差输出控制脚BOP③脚的电位被钳位在0.7V．控制驱动输出BDRV⑥脚关闭输出．因而二次输出电压和一次电源相同为56V左右。所以，该机型当接假负载以后，一方面TDA4858得不到取样的反馈电压，本应使输出电压升高，但是由于同时保护控制管0310导通．TDA4858误差输出控制脚BOP③脚保持低电位，关闭⑥脚驱动输出，这种设计具有一定的保护功能，即一旦行电路工作不正常，二次电源将自动切断，因此检修这种电源要将保护电路断开——即断开Q310，才可结合假负载的方法判断检修。
　　
　　(2)自动保护引起的二次电源不工作
　　
　　二次输出电压和一次电源相同的另一种情况就是二次电源驱动控制有单独的UC38xx，如果UC38xx(4)脚和(8)脚之间没有的话，UC38xx完全由外部行脉冲驱动，这种设计的特点是：如行不工作，则二次电源不工作，起到一定自动保护的作用。所以．这种电路当接假负载，行电路不工作，二次输出电压和一次电源也相同。
　　
　　(3)二次电源不工作，输出电压很低。
　　
　　有一种情况是接假负载后，输出电压很低，这种情况是对降压型的电路而言的，由于降压型的电路是串联型的，如果二次电源不能工作，开关管则处于高阳状态，所以，这时的输出电压是很低的。很明显，对于降压型的二次电源接假负载如出现二次电源等于一次电源的电压，则可能是二次开关管。
