长虹彩电利用电源背光一体板(FSP107-2PS01)故障定位技巧

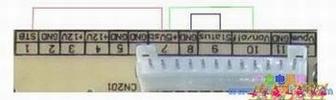

如下图所示模拟主板发出的信号将脚进行有顺短接后，背灯被点亮可以方便的判断主板还是故障。（注意：若先将10脚与7脚短接背灯闪亮一下就会息灭，所以需有序短接）
--线红为模拟主板打开的短接方法
--绿线为模拟主板发出的背灯开关控制信号
--蓝线为模拟主板发出的选择信号将其对地短路
如下图所示模拟主板发出的信号将脚进行有顺短接后，背灯被点亮可以方便的判断主板还是故障。（注意：若先将10脚与7脚短接背灯闪亮一下就会息灭，所以需有序短接）
--线红为模拟主板打开的短接方法
--绿线为模拟主板发出的背灯开关控制信号
--蓝线为模拟主板发出的选择信号将其对地短路
