LG液晶显示器驱动板故障引起开机暗屏

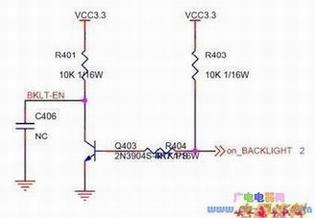

背光也是由驱动板上的信号处理芯片来控制的，一般都是通过控制三极管来控制的，看图

信号处理芯片发出on_backlight信号来控制q403当背光没有开启时，on_backlight信号经过r403上拉为高，q403为三极管，b>e所以导通，拉低BKLT_EN为低电平，高压板不工作。

当要开启背光时，芯片发出低电平的on_backlight拉低q403的b极，q403截止，BKLT_EN经过r401上拉为高电平，高压板得到高电平的开启信号开始工作。(某些机型是低电平的信号来开启背光的，道理一样)这里没几个元件，很容易排查。

驱动板引起的图像不正常，颜色不正常，有干扰，条纹，阴影之类的，比较难判断，只能一步一步排除了，用通用板点一下屏看是否正常，排除屏。恢复一下出厂设置，看看驱动板供电是否稳定，是否有不良，变质阻值变大，重新插拔屏线或更换屏线，加焊信号处理芯片和mcu，更新芯片，刷程序等等了，哪个简单顺手哪个先来。

实在没头绪就只能换通用板了

总结：

因为mcu是受软件控制的，所以出现mcu控制有关的故障时，都可以刷下程序解决（mcu芯片本身损坏的几率比程序被破坏少的多了）。

在软件控制下mcu能执行下面的操作，凡是与下面几条有关的都要考虑刷下程序，

1.开机后初始化的开机设置画面；

2.检测输入视频信号，没有检测到信号则提示"无信号输入"，或者分辨率不正常时提示“超出”等；（损坏时典型的故障就是插入信号却依然提示无信号，上面讲过了）；

3.响应按键命令，根据我们按键的命令修改寄存器的值，然后把修改的值存入eeprom,例如我们调了合适的亮度，以后就不用每次开机去调了；（举例，比如按键失灵，按+-menuauto等没反应的故障，刷下程序一般都ok,还有很多画面颜色不正常的故障是因为eprom的数据被破坏，我们只要恢复下出厂设置，mcu会重新把设置存入eeprom，故障就能解决）；

4.响应按键，如果现在是开机状态，那么按下按键后就关闭了，现在是关机状态，那么按下电源按键就打开了；（上面也提到了，供电时钟复位，和芯片都正常，但按开机键没反应，刷下程序一般能解决，当然前提是按键板的各个按键都正常，某个按键不良时也会引起所有按键都瘫痪，或者时好时坏）。

（如果板子上没有单独的mcu，那就是跟信号处理芯片集成在一起了，检修思路不变）
