金星C4918彩电三无

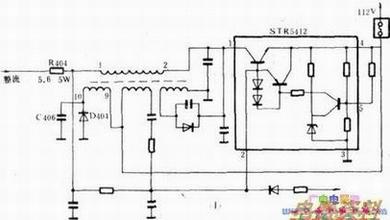

在修理是，发现厚膜集成块STR5412损坏，R404(5.6Ω、5w)烧断，而保险F402未断，见下图。

再查后面的行、场皆未发现问题，因而断定是STR5412质量不佳而损坏．换上新的STR5412和5.6Ω、5w的之后，一开机“啪”的一声，5.6Ω的立刻打火烧断，一检查STR5412又损坏了。

笔者接手后经过检查和分析认为，根据R404-开机就坏和厚膜集成块STR5412损坏后①、④脚短路的现象来判断，肯定是输出脚（④脚）之后有严重的短路，用表检测果然如此。可是保险F402未坏这一点说明短路点不在后级。短路点在哪呢？从图纸上分析，112V从STR5412的第④脚输出后分为三路，一路经保险F402给整机供电}第二路经一接于STR5412的第⑤脚；第三路进开关的第⑨脚，由开关变压器的第⑩脚引出经D404（与C406并联）接地。STR5412第④、⑤脚之间所接的电阻阻值是560kΩ．而且经验证明电阻阻值变小或短路的故障极为罕见，因此断定故障在第三路。笔者用测开关变压器的⑨、⑩脚对地电阻，结果无论表笔怎么接都呈短路。摘下D404之后，短路现象就消失了。用表测二极管D404的正反向电阻皆为零。原来是它的短路导致112V输出对地短路，致使STR5412被烧毁，电阻R404被烧断。换上一个1N4007二极管和新的STR5412、R404之后，电视机便恢复正常了。
