长虹CHD29156彩电出现拉丝状图像的检修思路

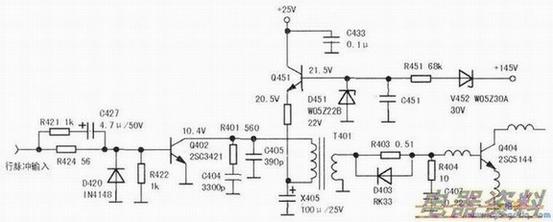

　长虹CHD29156彩电图像拉丝，且曾烧过行管故障，其原因可能是行激励供电不足所致。行激励级是否正常，如果不正常（多为偏低），需检查代换C406（l00μF/25V）、R402、Q451、D451、C451等元件，然后测换R401、C404、C405和行激励管及输入四路元件R421、C427、R424、D420等元件，再检查行推动是否不良，行输出管耦合回路元件R403、D403、R404、C407等元件是否不良，逐步检查，定能排除故障。见下图。

　　另一种检修思路是根据平时实际维修笔录和相关资料，该故障较多发生在主芯片TDA9370(16)脚和(17)脚的外围元件中。其中(16)脚为行鉴相2，外接贴片滤波C307(2200pF)，该电容失容、开路或更换TDA9370后忘记安装，即可引起画面出现严重的拉丝现象，或呈现画面齿状故障。正常时，该脚电压应为0.8V左右，若C307异常，则(16)脚电压异常。其中(17)脚位行鉴相滤波1，外接C311(4700pF)、C315（1μF）、R313(15kΩ)，其中外接元件有异常或损坏时，也会产生形状各异的拉丝故障。正常情况下，⑥脚电压约为3.96V左右。除此之外，若经以上检查和维修仍不能排除故障时，还应检查(34)脚行逆程脉冲输入及沙堡脉冲输出电路外接元件，正常状态下，(34)脚电压应为0.01V左右。
