TCL王牌LCD电视机背光板的维修方法

在电视机中，比较容易损坏的就是板，其次就是背光板，这是因为这两块板都是工作在大、高的状态。背光板也称为高压板、升压板、等，它的作用就是把一个低的电压（多为+12V、+24V）升高到800V左右的交流电去驱动背光灯。背光灯要点亮，首先背光板要是好的，其次要有使其工作所需要的电压，最后背光灯没有损坏。

第一、检查背光板的工作条件是否正常：

1、有稳定的工作电压,电压多是２４Ｖ，小屏幕(≦20”)液晶多是１２Ｖ供电，电压要在开机时测，不能等到开机后再测量，这是因为板有可能带能力弱，在开机瞬间把电压拉低，等开机后再测时电压又回到正常值了，这样就很容易认为电源板是好的。

２、有高的背光开关控制电压，在线路板上多标注：EN、ENA、ON/OFF，现在LCD电视机用的大都是高电平，这个电压为４Ｖ到５Ｖ；３、有些机器还需要背光亮度控制电压，线路板上多标注：BRI、ADJ，这个电压多为１Ｖ到４Ｖ的一个可调的直流电.当调节背光亮度时这个电压就会变化。

以上三个条件相当关键，其中第一个条件供电是从电源板直接供给，另外两个条件是从数字板上供过来的。如果说在测背光控制电压和背光亮度控制电压时对此电压不好判断是否正常，可以从电源板或数字板上直接取一个+5V电压加到背光板的背光开关控制脚和背光亮度控制脚。这三个工作条件都正常了，如背光灯还是不能正常点亮，就要按下面的方法去检修。

第二、观察背光灯在开机瞬间是否亮：

如果说背光灯在开机瞬间能点亮，但瞬间熄灭，这多是属于背光保护。保护有两种类型，一种是过压保护，一种是过流保护。

开机瞬间能点亮灯管，但瞬间熄灭的故障维修方法：

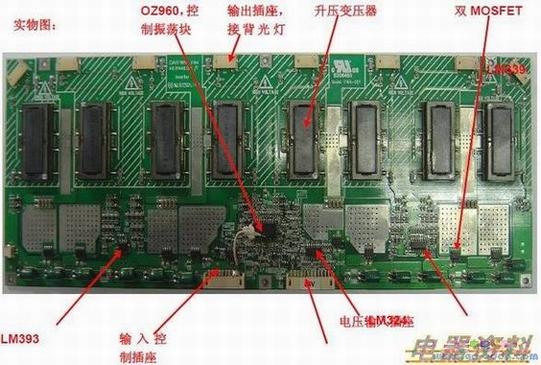

一、这种故障多是背光板上的升压损坏。因为一块背光板上有几个相同的升压变压器，通过对比测量阻值可查出升压变压器是开路还是短路；另外通过下面这两种方法可以方便地判断是哪路升压变压器不工作。

1．把背光板上的开/待机控制线单独拔下，开机后不断地用开/待机控制线连接和断开，这时背光灯就不断的点亮和熄灭，这时可以测升压变压器反馈电压的方法测量是哪路升压变压器不工作，正常工作的升压变压器是有反馈电压过来的。

2．把背光板上的开/待机控制线单独拔下，开机后不断地用开/待机控制线连接和断开，用螺丝刀的尖部靠近升压变压器的高压输出脚，正常工作的升压变压器会有拉弧现象。奇美屏、中华屏上的升压变压器更容易损坏；

二、对背光板上的易发热元件进行补焊；如升压变压器、双MOS管等元件。

三、最后也有可能是背光灯损坏，不过背光灯损坏的可能性极小。把背光板上的开/待机控制线单独拔下，开机后不断地用开/待机控制线连接和断开，这时背光灯就不断的点亮和熄灭，从屏幕正面可以看到有一个横的阴影，就可以发现和区分是哪路背光灯不工作，排除背光板的故障，就是背光灯故障或者是某个背光灯相连的连接器插头接触不良、松脱或插座针歪斜。
