液晶高压板去保护的方法

通常会碰到一些显示器只有一根灯管坏和保护异常引起的黑屏故障，为做到快修我们通常会去把芯片的保护电路去掉。以下是在维修中碰到和网上查到的一些芯片的去保护方法，希望能对大家有些帮助

OZ9938去掉保护电路方法：1.把3脚直接对地短路，　2.把6脚直接对地短路3.把7脚接地取下不用

MP1038EY 用导线11脚连接2脚

TL5001  5  脚对地短路．

TL1451  15  对地短路

TL5451  15  对地短路

BA9741  15  对地短路

BA9743  15  对地短路

MB3775  15  对地短路

AT1741  15  对地短路

AT1380  2  对地短路

KA7500    1和16  对地短路

TL494    1和16  对地短路，如不行短路4脚

FA3629  15和16    将外接短路,

FA3630    7和10  对地短路'

OZ960 OZ962    2  对地短路

OZ965  4  对地短路6

OZ9RR  8  对地短路9

BIT3101  2和15  吸空引脚

BIT3102  5  吸空引脚

BIT3105  4  吸空引脚

BIT3106  4和27  吸空引脚

BIT3107  4    吸空引脚

BIT3193  15  吸空引脚3吸空

AAT1100  8  对地短路

AAT1107  15  对地短路

采用“控制＋全桥结构驱动电路”的高压板中，驱动电路采用全桥结构形式，PWM控制IC主要采用OZ960、OZ970、OZ9910、BlT3l05、BlT3106、MPS1010B、MP1026、MP1029、MP1038、BD9883、BD9884等，下面结合实际高压板电路进行分析。

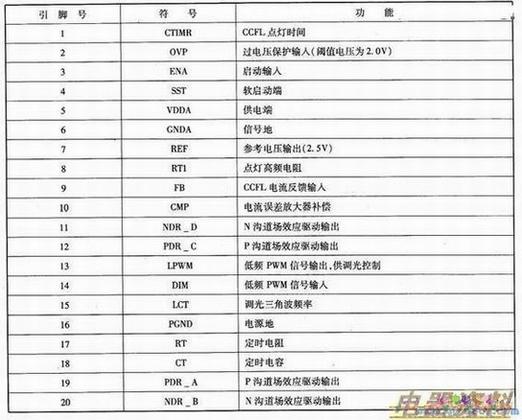

1.由OZ960组成的高压板电路　　OZ960是凹凸公司(02Micro)生产的背光灯高压逆变控制电路，可将输入的不稳定直流变换成近似正弦波的高电压，来驱动背光灯管。OZ960具有如下特点：高效率，零电压切换；支持较宽的输入电压范围；恒定的工作；具有较宽的调光范围；具有软启动功能；内置开灯启动保护和过电压保护等。OZ960引脚功能见表。

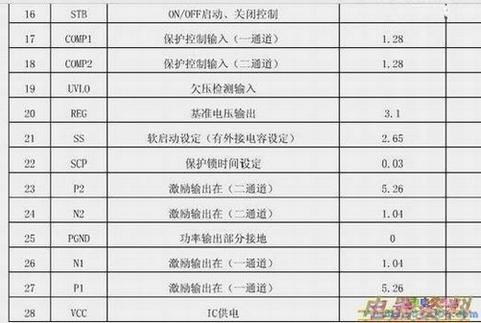

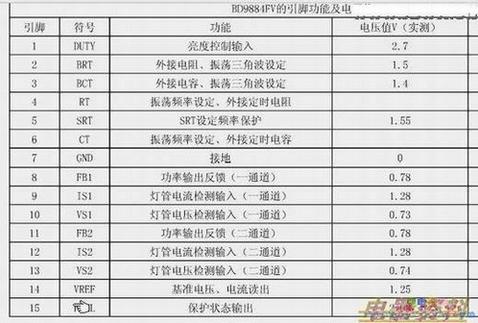

BD9884集成电去.掉保护功，短接17-18脚对地
