廉价而实用的电吉他音频放大器

　市场上成批生产的吉他音频放大器，一般都带有一些很少使用的功能，如：增益和音调控制功能等，同时却缺乏一些更为实用的功能，如：扩展的和另一个吉他插口。因此，初学的音乐爱好者将钱化在这些放大器上面，不如购置其他附件或更好的吉他。这里介绍一种使用耳机的简单的实用放大器。它以价格低廉的为主要部件，很容易装配制作，效果又很好。如果还希望它能产生几瓦的输出来推动，使声音足够响亮，也只需要增加一个便宜的功率放大级和几个零件即可。
　　

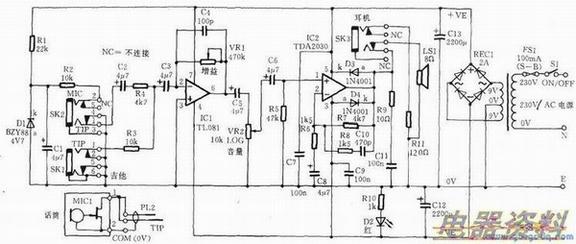

　　放大吉他实用音频放大器的完整电路如下图所示：它由一个反向前置放大1和一个单片功率放大IC2组成。线性放大器IC1作为预放级，具有可变增益控制装置。

　　
　　通过调整VR1可以使增益调整为所需（最大可达100倍），因此，此线路可以与最低效率的吉他音频信号采集器相匹配。
　　
　　批量生产的许多小型吉他放大器常以音质控制为特色。但是，这种功能对于大多数本身具有完备的音质控制的电吉他来说，实际上是多余的。因此，本设计中不包括这些功能。
　　
　　的输出(IC1的第6脚)经由音量控制器VR2送给级。IC2以常用的TDA2030为核心。如果对度要求不高，IC2能提供高达24W的音频输出功率。当然功率大小也与使用的和扬声器的有关。使用较低的电压，使输出功率为6-10W可能更为合适。
　　
　　如果需要，可以很容易地通过减少扬声器的阻抗或增加的电压来增加输出功率，不需要改变线路中元件的参数。当然，需要注意，IC器件的最高电源电压是36V。虽然TDA2030具有良好的过压保护功能，但从可靠性方面考虑，不应该在过高的电压下使用这些器件。
　　
　　通常音乐有较高的峰值，而平均消耗功率则较低，因此不必过于关注器件的散热性能。即使在持续的下，器件温度也能较好的保持在安全范围之内。
　　
　　由于电路保持与扬声器连接（除非使用耳机），故输出短路的可能性也很少。线路中有一个可选件一输出插座SK3，用于将耳机连接到扬声器的位置，耳机插入后扬声器自动断开。同时耳机与Rll串联，以防止过载。连接方式见图1和图3。耳机的插口和并不安装在线路板上。要注意，两个耳机各有32Ω，相互串联连接。
　　
　　电源供给
　　
　　由电源Tl、整流桥REC1、和C12、C13组成电路的供电电源。可以提供±12V直流电压，也可以作为单相电源来使用。电路特点是：不需要与扬声器匹配的大容量，可以消除一般电路中伴随这种放大器的烦人的开关。电路的相对阻抗较低，可检测到的交流声和噪声很低。以致于需要一个D4来指示电源接通，以提醒用户关机。
　　
　　驻极体的接入
　　
　　在边弹奏边歌唱的情况下，往往琴声大于歌声，如果，放大器配置话筒插口，则方便很多。
　　
　　然而很多吉他放大器都只有一个输入口，无法轻易地连接麦克风。
　　
　　本设计中增加了一个音频混合器，从而消除了这一不足。
　　
　　与头戴式耳机组装在一起的一般是带有场效应管放大器的驻极体话筒。它需要一个小的电压源(1.5～5V)和负载电阻来驱动。因此要增加一些相关的元件来支持。
　　
　　标准SV电源，由主电源通过电阻Rl和分压取得。同时R2作为场效应管的负载电阻，也装在话筒盒内。
　　
　　耳机插口(SK2)用于将麦克风连接5V电源。一般信号由中心针和外部地线(0V)取得（话筒中，中心针接第2接线端）。也可以使用其他类型的不需要电源和电阻的话筒，此时5V电‘源将直接通过话筒的单声道开关短接到地，对放大器和话筒都没有危险。
　　
　　来自话筒的信号通过另外的输入电阻R4馈送到放大器的输入端。其值与电位器VR4一起决定了这个通道的增益。试制中发现l0kΩ的电阻比较适宜。如果需要也可以改变阻值，但阻值过高将引起增益下降与噪音。电路中IC1组成了一个理想的信号混合器。
　　
　　放大器的反向输入端（第二脚）被看作‘虚地’。之所以这样称呼是因为：线性放大器IC总能保持其反向输入端为0V。当输入电压的改变引起输出电压的变化时，因为反馈电阻VR1的阻值比输入电阻高，故引起的电压变化大于电压增益的改变。线性放大器总是试图保持其两个输入端在同一电位，在这种情况下就是0V。这意味着：
　　
　　话筒通道不会受通过电阻Rl连到这一点上的电吉它的音量和音调变化的影响。
