康佳P2901彩电保护电路维修技巧

　康佳P2901彩电由于保护时与待机时的故障现象相同，指示灯亮，输出下降到额定标称值的1/3左右。
　　

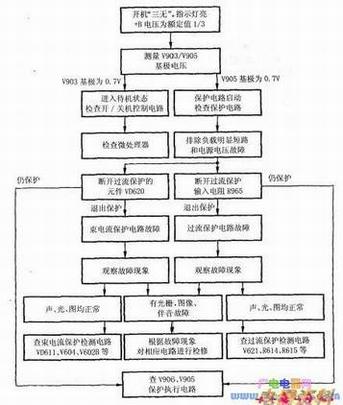

　　检修时，首先确定是否进入保护状态，如果进入保护状态，区分是被检测的故障引起保护电路动作，还是保护电路本身元件变质损坏造成误保护。可采取如下图所示的检修流程图的方法和步骤进行检修。
　　
　　1．确定是否进入保护状态
　　
　　当发生指示灯亮，不能遥控开机时，如果开关电源输出电压下降到额定标称值的1/3左右。既可能是开／关机电路发生故障，也可能是进入保护状态，区分的方法是：测量待机执行元件V903和保护执行元件V905的基极电压，哪个元件的基极电压为正向电压0.7V，则是该电路引起的故障。如果V905的基极电压为0.7V，V906的控制极电压也为0.7V，即是进入保护状态。
　　
　　2．确定是哪路保护检测电路进入保护状态
　　
　　逐个断开V906控制极的保护检测输入端的R651或VD620，切断检测电路与晶闸管的连接，观察是否能退出保护状态，如果断开哪路保护输入电路后，退出保护状态，则是该保护电路动作，故障在该保护电路的被检测电路或该保护电路本身。在解除保护前，应首先确定开关电源输出电压正常，必要时先接假对电源电路进行测量和维修，再确定行输出、场输出电路无明显短路漏电故障，然后再解除保护。如果全部断开R651、VD620保护连接电路后，仍保护，则是V906、V905保护触发和执行电路故障。
　　
　　3．确定是保护电路本身故障还是被检测电路故障引起的保护
　　
　　解除保护，方法是：一是将V905的基极或V906的控制极对地短接；二是将V905的基极或V906的控制极与前面电路的连接元件R920或R941断开。直接观察故障现象，如果光栅、图像、伴音不正常，则是被检测电路故障，根据故障现象判断故障范围，对相应的电路进行检修；如果解除保护后，图像、光栅、伴音均正常，则是保护电路本身故障，应对保护电路进行检修。
