海信TLM4277液晶彩电开机无图像的故障检修思路

　出现此类故障时，首先观察屏幕有无海信字符显示，若无海信字符显示，但屏幕微亮，则说明背光灯工作正常，可能是逻辑电路存在故障所致。在开机状态下，检测屏逻辑板的供电是否正常（正常应为12V）。若正常，则检查VD015是否点亮。若不亮，则说明供电异常，应检查+5V电压是否正常。若电压偏低，则检测NE551(LM2576)①脚（输入端）电压是否正常（正常应为12V）。若正常，则检测其②脚（输出端）电压是否正常。若电压偏低，则检测其对地阻值是否正常。
　　

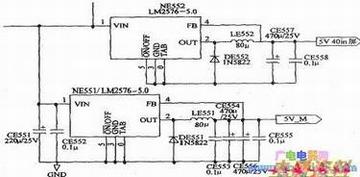

　　若对地阻值正常，则说明NE551(LM2576)内部损坏。实际检修中，因NE551(LM2576)不良而引起此类故障较常见。NE551及其外围部分元器件截图如下图所示。
