行输出变压器代换后聚焦电压调整范围不能覆盖所要求的电压值时的

　用不同型号的代换后，有时还会发现显像管聚焦不良，且通过调整聚焦电位器也无法调至最佳聚焦。这种情况主要是因各种机型采用的彩色显像管最佳聚焦不一定相同。当所替换的聚焦调整范围不能覆盖替换机显像管所要求的聚焦电压值时，就会出现聚焦不良现象。产生这种故障的原因一般有以下两种情况。
　　
　　(1)聚焦电压太高
　　

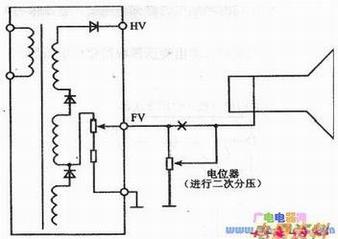

　　这种情况比较容易处理，一般可以再用一只独立的聚焦电位器串接在所替换的行输出与显像管聚焦极之间，进行二次分压。不过，这种方法要特别注意新增电位器应有良好绝缘和有效的防弧，并应牢固地固定。聚焦电压太高的处理方法如下图所示。

　　
　　(2)聚焦电压不足
　　
　　如果聚焦电压稍嫌不足，可以通过逐渐少量地减小行输出管集电极对地（即递程）的容量值来解决。不过，这种方法是有限度的。因为减小阻尼电容，就会使行输出管集电极（即行输出变压器初级）的脉冲峰值电压上升，同时也会使行输出级增加。
　　
　　由于聚焦电压只是阳极高压的1/6～1/4，高压的增加对聚焦电压的提高不会有明显的效果。即使行输出管可以承受脉冲峰值的升高及发热的增加，但高压的过分提升还会造成行幅度的明显缩小。因此，所替换的行输出变压器的聚焦电压明显不足时，可用以下几种方法之一来解决。
　　
　　方法一：另用一只黑白电视机的行输出变压器来取得所需的聚焦电压法。
　　
　　①取一只31cm(12英寸)或35cm(14英寸)黑白电视机上用的行输出变压器（可用分体式的）；
　　
　　②将黑白电视机行输出变压器初级绕组的冷端（即接供电端或电压提升端）接地，另一端则根据实际需要选择接行输出管集电极端或所替换的行输出变压器的适当抽头上，取得40～120V（峰峰值）的正向行脉冲电压（如果所替换的行输出变压器上无合适的正向行脉冲可取，也可在所替换的行输出变压器上另绕一个附加绕组，以取得一个合适的行脉冲）；
　　
　　③将这个黑白电视机的行输出变压器上所获得的数千伏的直流电压通过一独立的聚焦电位器进行分压后，提供给显像管聚焦极；
　　
　　④在机内适当位置固定好黑白电视机的行输出变压器，并用环氧树脂将原行输出变压器聚焦电压输出端密封好；
　　
　　⑤调整新设的聚焦电位器的值，使图像清晰即可。
　　

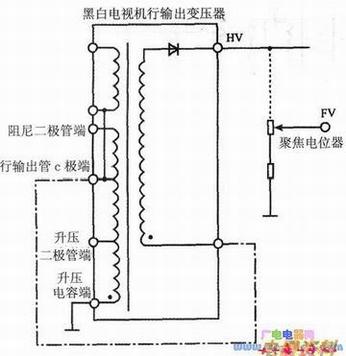

　　用黑白电视机行输出变压器取得聚焦电压的方法如下图所示。

　　方法二：分压法。
　　
　　用分压的方法从阳极高压上取出聚焦电压（同样也可取出加速极电压）。具体方法如下图所示。
　　
　　改变R1、R2值，就可改变聚焦电压值。电阻值越大，输出的电压值就越高。聚焦电压的高低主要由Rl决定（加速极电压主要由R2决定）。由于RO、R1值较大，如无这样大电阻值的电阻器，可以用多只电阻器串联而成。聚焦电压（或加速极电压）调好后，最好将这些电阻器用环氧树脂密封在有机玻璃制成的小盒内（盒子的大小由实际情况决定，也可直接用绝缘较好的现成盒子或绝缘物密封好），以免高压放电。

　　
　　方法三：行输出管电压整流法。
　　

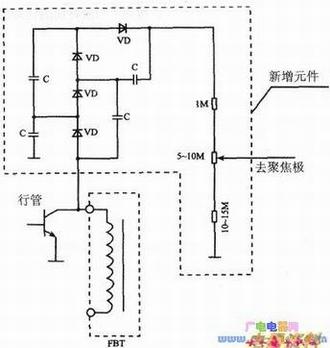

　　用行输出管集电极上的约1000V（峰一峰值）电压进行倍压整流的方法来获得所需聚焦电压，如下图所示。
　　
　　如果电压不够，可再加一级或几级倍压。图中电容器C的值可选用100～2200μF、耐压2kV以上的，倍压整流应选用高频高压硅粒子（例如2CG1等型号），耐压应大于2kV。

　　方法四：“二次”整流法。
　　
　　用“二次”整流提高聚焦电压的方法如下图所示。

　　
　　只要适当确定新增绕组的匝数，即可得到所需的聚焦电压。新增绕组的漆包线直径为0.1～0.15mm。
　　
　　例如，某些松下系列型彩色电视机的彩色显像管540SYB22-TC01损坏，用540VSB22-TC10管代换后，原机提供的聚焦电压比所换管使用的电压低约1kV左右，可采用“二次”整流来提高原聚焦电压。
　　
　　a．先用塑料软导线在原行输出变压器上绕2匝，用示波器（也可用交流电压档测量）测出峰一峰值电压为24V（约为6.8V），由此可以确定新增绕组的匝数约300匝左右。
　　
　　b．在行输出变压器磁芯空余处垫一层绝缘纸，用长1.5m的φ0.1mm漆包线穿绕在所垫的绝缘纸上。绕组的头尾用高压线引出，并各串两只耐压大于1kV的整流二极管（二极管亦应用绝缘套管套上）。并与聚焦电位器中心接头接好。
　　
　　c．把加速极电位器反时针调至最小，把亮度、及色饱和度电位器调至最小，将维修开关置于维修位置。在较暗的环境中将电视机预热5～10min。
　　
　　④缓慢顺时针方向旋转加速极电位器，使显像管显示出一条不太亮的亮线，再缓慢调整聚焦电位器，使显像管的亮线最细、聚焦最好即可。
