行输出变压器代换后底座引脚排列有差异的处理

 如果我们所替换的引出脚与原的引脚排列不同时,一般可采用以下两种方法来解决。

  (1)引脚位转换法

  这种方法的实质就是另做两块板,上板的孔按所代换的行输出的引脚位加工,下板的孔位按原行输出变压器引脚位制作,然后将这两块板用加绝缘套管的1.5~2咖铜线(铜线的长度根据原行输出变压器所处位置的空间决定,以不碰任何器件为原则)按两行输出变压器引脚的对应关系连接好,如下图所示。

  最后将下板用1.5~2.5mm铜线装在原行输出变压器的位置上即可。引脚位转换板可以用铜箔板也可用层压绝缘板(但需加固定行输出变压器引脚的铆钉)制作,上、下板的外形尺寸和形状、大小可以一样,也可不一样。上板所装的所替换的行输出变压器可以装在与下板引脚位同心的位置上,如下图(a)所示:也可装在不同心的位置上,如下图(b)所示。用这种方法代换后,所替换的行输出变压器装入原机上要比原行输出变压器稍为升高(实践证明,这样处理的机械强度是足够的),但由于所有的引脚转换都是在这两块板上完成,因此,原印制板可不做任何改动。

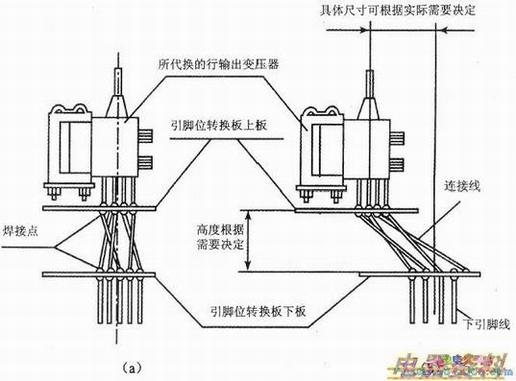

引脚位转换法





  (2)重新浇注引脚位法

  这种方法的实质是将所替换的行输出变压器的引脚位按原行输出变压器的引脚位重新排列。将所替换的行输出变压器颠倒放置,使其引脚向上,然后用环氧树脂将底部填灌3~4mm厚左右,以备固定新引脚。

  放置一段时间,用与所替换的行输出变压器引脚数相同、直径为1.5~2mm的裸铜线按原行输出变压器的引脚排列位置插入环氧树脂里(但需掌握好插入裸铜线的时机,不能待环氧树脂太干时才插入,否则引脚将插不进去)。

  待环氧树脂干透后,把原来不适用的引脚剪去,但所剪引脚的基部要留出2~2.5mm,以备。然后,将剪去引脚的各脚基部分别用导线与新安置的备脚对应地焊接起来(必须注意各连线交叉处相互间的绝缘)即可。重新浇注“引脚位法”示意图如下图所示。

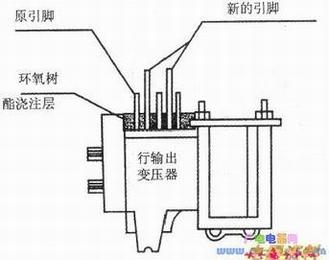

重新浇注“引脚位法”示意图
