液晶彩电背光灯不亮，保险丝完好的故障分析及处理

　这类故障涉及的范围比较大，应首先检查背光板的供电、控制接口端的直流供电、CPU的开机启动信号及亮度控制是否正常。确认这些没有问题后，才考虑对背光板进行检修。正规工厂生产的背光板，其供电、控制接口等插座上都明确标注了各引脚的作用，逐脚检测即可。
　　
　　其次，要确诊振荡控制的v供电及使能端(ENA)启动、功率放大的供电(24V)是否正常；如果正常，就要考虑目前是否处于保护状态。有些维修师傅比较喜欢更换试试，这样做法不提倡。
　　
　　到目前的检修经历中，还没有发现一例集成电路损坏的案例。
　　
　　处理方法：在修理不亮、保险丝完好的故障背光板时，最有效的判断方法是解除集成电路的保护控制功能。这是因为此类故障一般是背光板的某部分有故障，从而启动了保护控制电路，进而切断激励信号的输出，造成无光现象。
　　
　　不同型号的振荡控制集成电路，其过压保护(OVP、CLAMP)的门槛（阈值）电压(2～3V)也略有不同。一般情况下，过压保护端口为低电平时正常工作：高电平时保护，超过阙值电压即进入过压保护状态。如果要解除过压保护控制，直接把振荡控制集成电路的过压保护端口接地就可以了。
　　

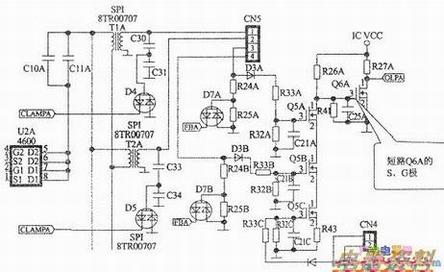

　　背光灯管断路保护端口(OLP)-般是低电平时保护，高电平(超过1.5V)时正常工作。如果要解除背光灯管断路保护，只要把这个引脚的电压提升上来就行了。直接在OLP引脚上提升电压有点不方便，可以在取样电路操作。以海信2077液晶电视A通道为例，把取样电路中Q6A的栅极和源极短路（见下图），就能保证OLPA引脚始终为高电平，即解除了A通道的背光灯管断路保护；同样，把Q6B的栅极和源极短路，也就把B通道的背光灯管断路保护解除了。
　　
　　在解除背光灯管断路保护的同时，也必须把高压过压保护电路、输出检测反馈电路同时解除，以暴露真正的故障原因。通电时，应细心观察有没有冒烟、打火现象，并做好随时关闭的准备。故障修复后，过压保护及电流检测反馈电路应该恢复原来的状态；灯管断路保护则不必恢复了，因为它确实给我们带来不少麻烦，意义不大。目前，很多生产厂家已经去掉出厂液晶电视的灯管断路保护功能，故障率确实降低不少。
