索尼BG-3S机芯彩电保护电路维修技巧

　由于该机芯的保护，采取关断行扫描信号和待机控制的双重保护方法，进入保护状态时与待机控制相同，保护时待机指示灯点亮，发生无光栅、无图像、无伴音的“”故障现象。维修的关键是判断是否进入保护状态和由哪路保护检测电路引起的保护，顺藤摸瓜找到故障元件，排除保护故障。可采取以下方法和步骤进行维修。
　　
　　1．观察故障现象
　　
　　由上面的分析可见，机器处于保护状态或正常待机时，均是输出关机低，使主失电停止工作的。唯一不同的是：正常待机面板指示灯长亮，而当机器处于保护待机状态时，指示灯以2次／s的闪烁。
　　
　　2．测量关键点
　　
　　用“电压法”进行检修时，要抓住开机瞬间保护电路动作前2s时间内进行测量，有时需反复开机数次，才能找到故障根源。可按下述步骤进行。
　　
　　(1)测量301的18脚电压
　　
　　若IC301的18脚电压在0V一3.5V--0V变化，据此就可判断保护电路起控，可进行下一步检查；若电压始终为0V，则检查Q503、D302或IC301内部是否有短路性损坏现象。
　　
　　(2)测量Q503基极电压
　　
　　若电压为0.7V左右，说明Q503基极外部的保护检测电路送来高电平触发电压。则进一步测量D505、D506的正向压降，若测得哪个二极管正向导通，就说明是哪一电路出现故障。
　　
　　(3)检测R615两端电压
　　
　　若D505、D506两端电压正常，则检查行过流检测电路。检测R615两端电压，若为0.7V左右(正常不足0.4V)，则行电路存在过流现象，若检查R615阻值正常，则进一步检查T503、Q511、C538／C539、D517／D518、HDY等行输出级有关元件是否有短路或漏电现象。若测得R615两端电压正常，检查以Q604为核心的行过流保护电路。
　　
　　(4)检测R534两端电压
　　
　　若测得D505正向导通，则场输出电路过流或保护电路本身有问题，监测D534两端电压，若为0.7V左右（正常不足0.1V），则检查R534、IC503(TDA8172)、V．DY等元件有无短路或漏电现象，否则检查以Q507为核心的场过流保护电路。
　　
　　(5)检查场频检测电路
　　
　　若测得D506正向导通，则场频检测电路或场输出电路有故障。此时测量Q509的基极电压，是否“二次”
　　
　　开机瞬间就有0.7V并始终保持？若始终没有或偏低，则检查Q509、D511、C522、D507、R547是否正常。
　　
　　若测得Q509的基极电压开机瞬间有0.7V电压，但不能保持，则检查R559、C526、D512、D508有无开路、C524有无短路或容量不足现象；上述检查正常，则需进一步检查IC503、C537、D523及场输出供电是否正常，用“代换法”试换C537、C522、C524。

　(6)检测D525两端电压
　　
　　上述五步检查针对TF21M80，若机型为TF21M90，可检测行高压检测电路，监测D525两端电压，若已经正向导通，则检查D526、+B电压、行逆程、D529、R514、R513等。除此之外还要检查高压整流、、分压取样电路是否正常（参见上期图1）。
　　
　　3．解除保护，观察故障现象
　　
　　若上述“电压法”难以判断，还可以用“开路法”来解除保护，通电观察故障现象，判断故障范围。但必须先保证+B电压和行逆程容量正常，+B无明显的短路现象。
　　
　　(1)从保护执行电路解除保护
　　
　　将IC301的18脚外部的Q503的基极与发射极之间短路或将基极R518断开，迫使Q503截止；如果解除保护后，行输出仍不工作，说明不是IC301保护电路启动造成的故障，是开关或行输出电路故障。
　　
　　(2)逐路解除检测电路保护
　　
　　如果从保护执行电路Q503解除保护后，行扫描电路启动工作，则可判断是Q503的基极外接的保护检测电路引起的保护。可逐个断开Q503基极的各路保护检测电路的连接，每断开一路连接，进行一次开机试验，如果断开哪路连接，开机后，不再保护，则是该检测电路引起的保护。行输出过流检测电路断开R600，场输出过流检测电路断开D505，场频检测电路断开D506，行输出过压检测电路断开D526。
　　
　　4．追踪自检信息，检测故障电路
　　
　　索尼BG～3S机芯具有故障自检显示功能，通过IIC总线系统对被控电路进行状态检测，当IIC总线上的发生故障时，采用指示灯闪烁和屏幕自检显示两种方式显示故障电路。检修时，可充分利用自检信息显示功能，根据自检信息提供的线索，对所提示的故障部位或故障电路进行检修。
　　
　　当电视机可以启动工作时，可通过屏幕自检显示获取故障信息，方法是：首先让电视机处于待机状态，接着顺序按压上的"DISPLAY"、  "5"、  “VOL一”、“POWER”键，进入故障自检显示模式，屏幕上显示故障自检信息。要清除故障自诊断显示记录，在故障自检显示状态下，按遥控器上的“8”、“O”键；要退出自检显示状态，按“POWER”键进入待机状态或关掉主开关均可。
　　

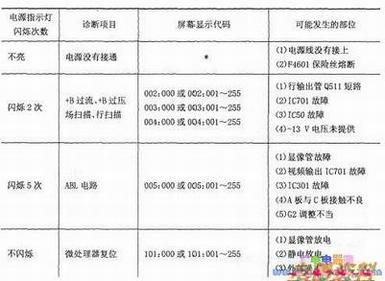

　　如果不能进入开机状态，可参考指示灯显示的故障信息，索尼BG-3S机芯其指示灯和屏幕显示的故障代码见下表所示。
