利用通用升级板08-MS1800-DBY 升级‘‘康冠”外加工机

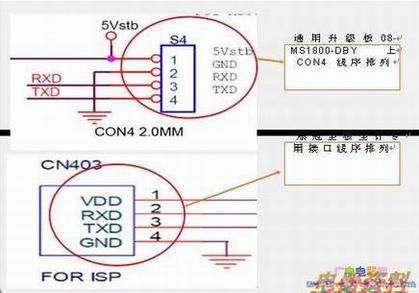

　康冠代加工的机器主要有如下几个系列:N6系列、N8系列、M08系列(乐华)、M12系列(乐华)。康冠机器VGA接口没有设计升级线路,所以不能利用VGA口升级,必须打开后壳,通过主板上的升级专用接口CN403升级。升级时需制作一条4P连接线,连接线的一端与升级板的CON4连接,另一端与电视机主板的升级接口CN403连接。需提醒的是4P连接线,5V、GND、TXD、RXD4个信号,连接升级板CON4处的线序,与机器主板升级专用接口处CN403的线序排列不一样。利用升级板CON4升级时,升级板不用外接,连接时需要注意。升级时通用升级板08-MS1800-DBY的跳线设置为:J4、J8、J10其他调线全部取消。升级操作步骤同以往相同。
