激光头无激光发射的故障检修思路

　检查此故障时要先看是否有聚焦搜索动作，如果有聚焦搜索动作，再观察是否有650nm（DVD)激光与780nm(VCD)激光发射。650nm(DVD)激光为红光且耀眼，在装有光盘的情况下从后部、侧面都很容易看到，而780nm(VCD)激光为红外光，需在无盘的情况下从顶部斜视才能观察到，在装入光盘的情况下从后部、侧面不可看到。如果物镜有聚焦搜索动作，只是无激光发射，则检查是否损坏，激光的驱动管是否损坏，RF信号处理芯片内的APC是否损坏。
　　
　　激光二极管工作，在2V左右。如果激光二极管加有工作电压而不发射激光，则说明激光二极管已损坏。驱动管集电极在关断激光时近为Ov，而在接通激光时应输出2.1—2.9V的电压；驱动管基极电压在关断激光时一般为接近5v的高，而在接通激光时就应下降（一般为3.1—3.9V）。RF信号处理芯片LDON输出端在关断激光时一般为接近5v的高电平，而在接通激光时也应下降（一般为3.1～3.9V）。
　　

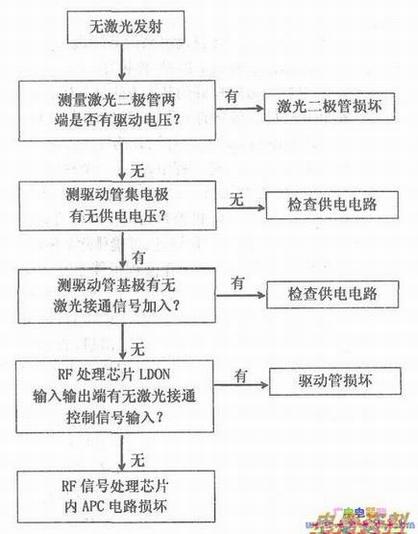

　　无激光发射的故障检修流程如下图所示。
